3次元モデルに文字を挿入します。文字を突起やカットにもできます。
?定義の開始
スケッチツールアイコンを押します。

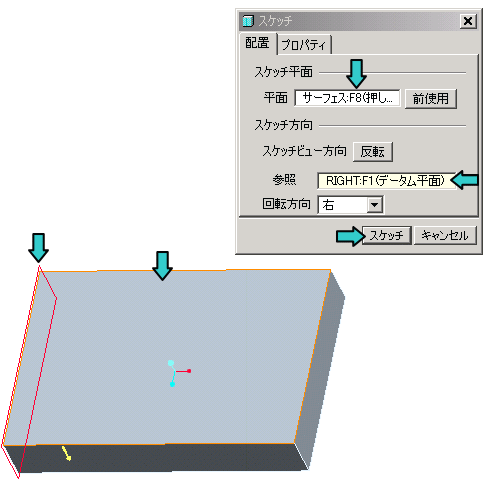

スケッチする平面と参照を指定し、スケッチボタンを押します。
?文字作成の開始
スケッチャーモードに入るのでテキスト作成ボタンを押します。
?文字の記入

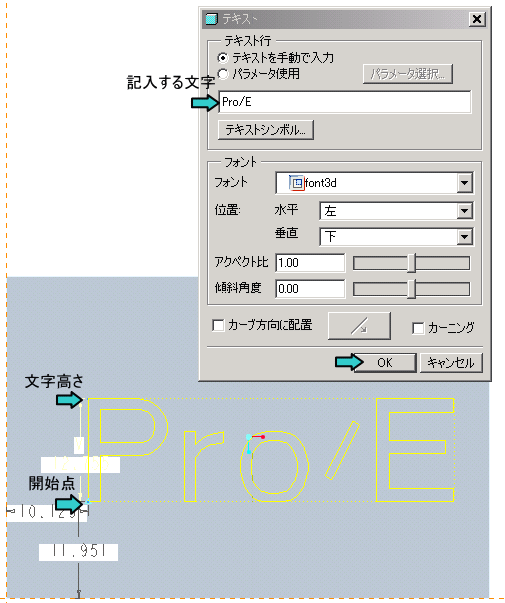

文字の開始点と高さを指定し、記入する文字を入力します。
終了したらＯＫボタンを押します。
?定義の終了
チェックボタンを押し、スケッチャーモードを終了します。

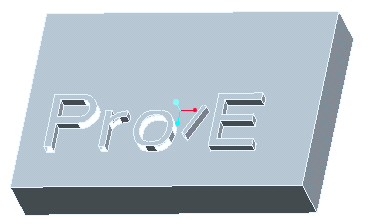

完成！
作成した文字を使って突起やカットもできます。

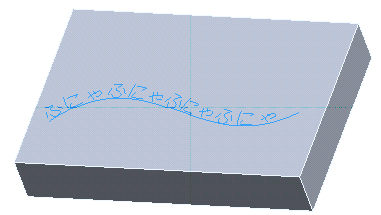

カーブに沿った文字も作れます。
