パターンを使い、同じ形状のフィーチャーを規則正しく並べます。
ここでは回転パターンを使う場合について書きます。
パターンを使えば、一つのフィーテーと同じものを、規則正しく並べることができます。
?パターン化の開始

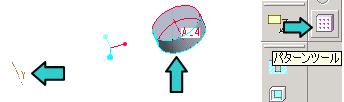

フィーチャーと回転する軸を用意します。
パターン化したいフィーチャーを選び、「パターンツールアイコン」を押します。
?パターンの設定１
駆動対象を「寸法」から「軸」に変えます。
この軸への変更が重要です。変更しないと、うまく回転パターンを作ることができません。
?パターンの設定２

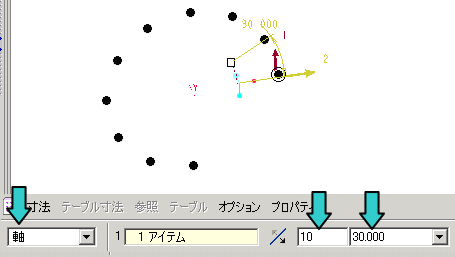

回転軸を選び、回転角度、パターン数を入力します。
?定義終了
レボタンを押して定義を終了します。
?完成
最終更新日： 2007-10-23 00:00:00
