図面に断面ビューを挿入します。
あらかじめ親になるビューを配置しておきます。
表示している３Ｄモデルで表示したい断面を定義しておきます。
?定義の開始
親になるビューをマウスで選択し、
挿入/図面ビュー/投影を選択します。
?配置の設定
マウスをビューを挿入する位置に移動させます。
?挿入
クリックするとビューが置かれ、投影ビューが挿入されます。
?断面の設定

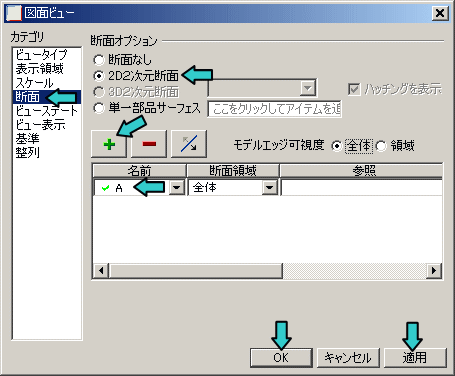

ビュー選択の状態で右クリックし、プロパティウィンドウを表示させます。
カテゴリーを断面、
断面オプションを2次元断面、
＋ボタンを押してあらかじめ登録してあるA断面を選択。
適用、ＯＫボタンを押して設定終了
?矢印の追加

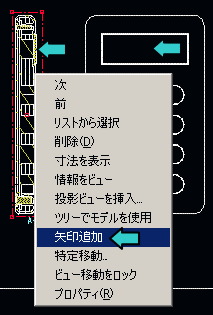

断面ビューを選択した状態で右クリックし、メニューを出します。
矢印追加を選択。
矢印を表示するビューを聞かれるので、親ビューを選択します。
?完成
