マウスを使ってアセンブリモデルを動かします。
構成部品、アセンブリファイルを作成し、部品を配置しておきます。
下の例では、レバーを動かしてみます。
完全拘束の状態から、動かしたい拘束を外します。

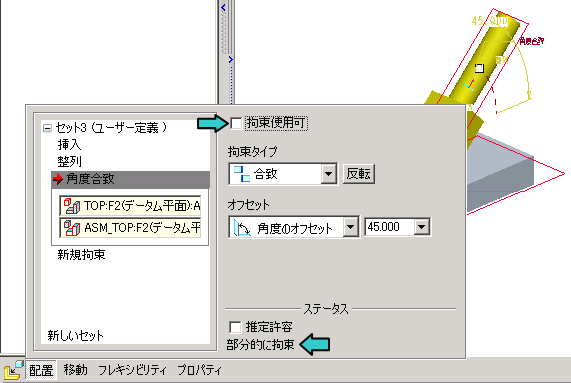

ここではレバーを動かせるよう、角度拘束を外しました。
拘束使用可のチェックを外す。推定許容にチェックが入っていたら外す。
不完全拘束になると、モデルツリーの該当Partsに□マークがつきます。
「パッケージ構成部品をドラッグ」ボタンを押します。
マウスで動かしたい構成部品をクリックします。
マウスを動かすと、追従して部品が動きます。
