3次元CAD、Pro/Eでデータム軸を作成します。
データム軸は、単独または複数の参照を組み合わせて定義します。
作成したデータム軸は、他のフィーチャーを作るための基準にしたり、2Dモードでの
基準線を引くために利用します。
?定義の開始
データム軸ツールアイコンを選択
?設定の定義

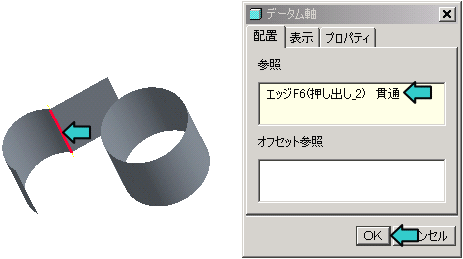

データム軸ウィンドウが開きます。
参照の欄に一つあるいは複数の参照を入れます。
ＯＫボタンが有効になるまで参照を追加します。
複数の参照を選ぶときはctlキーを押しながら追加します。

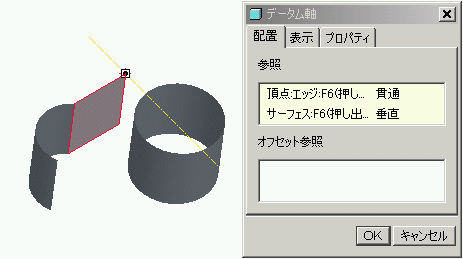

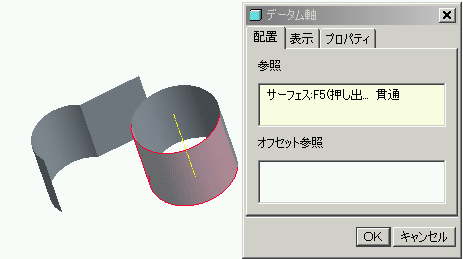

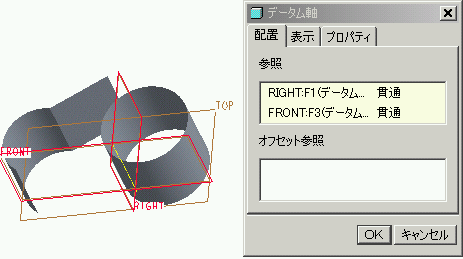

参照にはいろいろな組み合わせがあります。
?設定の終了
データム軸ウィンドウのＯＫボタンを押して終了します。
最終更新日： 2007-12-11 00:00:00
