部分ビューにしたいビューをあらかじめ挿入しておきます。
?定義の開始
部分ビューにしたいビューを選択し、マウス右クリックでメニューを出す。
プロパティを選択します。

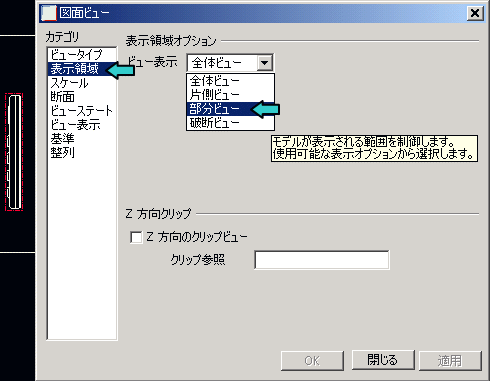

?定義の変更
図面ビューウィンドウが開くので、
カテゴリを表示領域
ビュー表示を部分ビューに設定する。

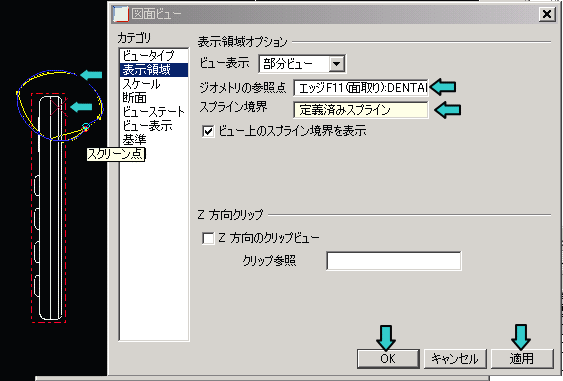

?表示範囲の設定
ジオメトリの参照点で表示する中心点を設定、
スプライン境界で表示する範囲を設定します。
スプラインは左ボタンで描画、中ボタンで決定です。
設定が終わったら適用がOKボタンを押します。
?完成
ビューが設定した範囲のみの部分ビューになります。
最終更新日： 2008-01-22 00:00:00
