Pro/Eの使いかた
表示モードの種類
Pro/Eの3Dモデルの表示方法はいくつかあります。一番理解しやすい 表示へ切り替えながら作業を進めます。
フィーチャーの表示方法
３Ｄモデルの表示方法を変更します。

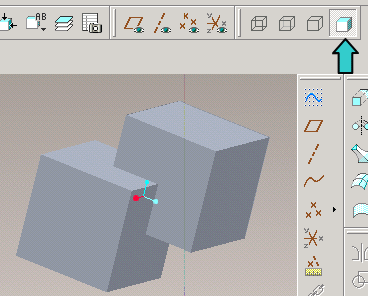

ソリッド表示
面が色塗りされて表示されます。ソリッドもサーフェースも見分けがつきません。

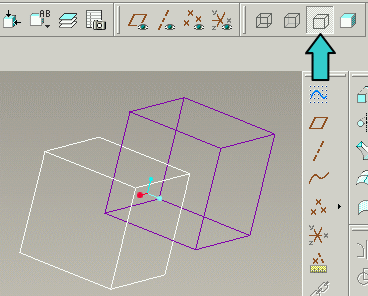

陰線消去
ソリッドの見えない部分を非表示にします。
サーフェースはエッジが紫色などで表示されます。

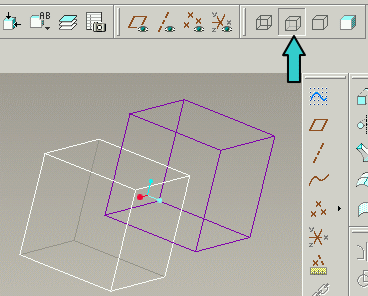

陰線表示
ソリッドの隠れ線が暗線で表示されます。

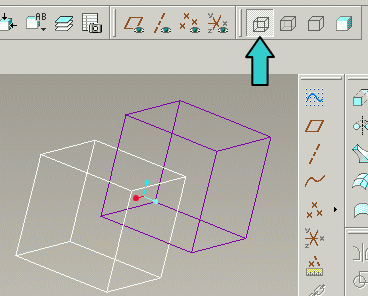

ワイヤーフレーム表示
影になるならないにかかわらず、同じ線で描画されます。
データムの表示/非表示
データム(基準）の表示のウムを選択します。

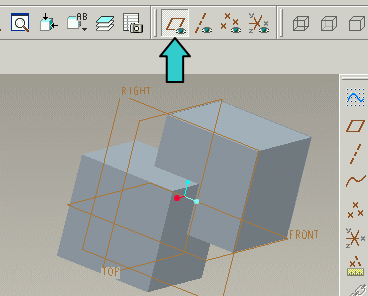

データム平面表示
データム平面を見えるようにします。

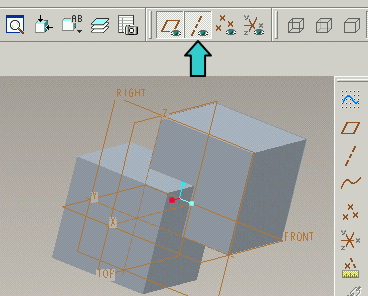

データム軸表示

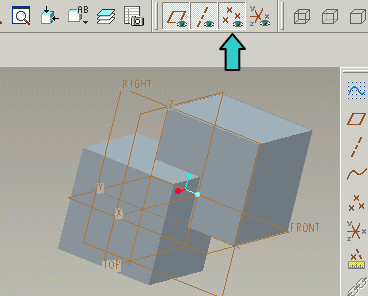

データム点表示
データム座標表示
広告
コンポーネント(部品）を半透明にする
アセンブリでは、特定の部品、または全ての部品を半透明に表示することもできます。
干渉チェックなどにとても便利です。
最終更新日： 2007-10-09 00:00:00
