図面に部分ビューを挿入します。
特定の拡大して見せたい部分だけを配置します。
あらかじめ拡大したい部分のビューを配置しておきます。
?定義の開始
挿入/図面ビュー/詳細を選択します。
?配置の設定

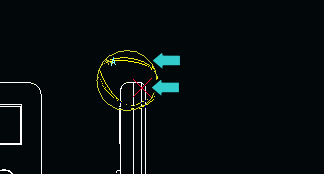

既に配置したビューの拡大したい部分の中心を選択します。
表示範囲を設定するためにマウスで中心を囲むようにスプラインを引きます。
（左クリックで線引き、中クリックでOK、右クリックで中止）

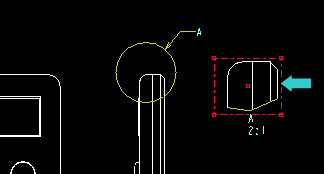

詳細ビューを置く位置をクリックします。
?挿入完了
適当なスケールと名称で詳細ビューが作成されます。変更する場合は
ビューのプロパティを開いて設定し直します。
最終更新日： 2008-01-20 00:00:00
