Pro/Eの使いかた
ブーリアン演算を用いずに複雑な形状を作成
問題:最近他の3次元CADからPro/Eに乗り変えました。
今までは複雑な形状はブーリアン演算を使っていたのに、Pro/Eでは
使えずとても不便です。さて、どのよう作業すればよろしいでしょうか。
解説:他のCADを使ってきた人にとって、Pro/Eはマルチボディがなく、
ブーリアン演算もできないので「使いづらい」と感じる人が多いです。
Pro/Eでは複雑な形状はファーフェースで作ります。
ソリッドはPro/Eでは全て一つの塊となってしまいます。
回答:図のような形状の場合,三つのサーフェースをマージして作ります。

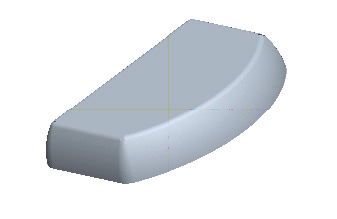

外側のサーフェース

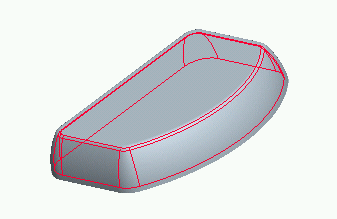

内側にオフセットしたサーフェース

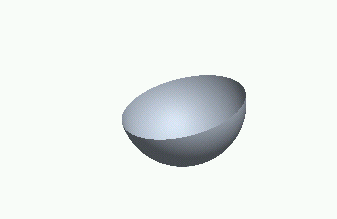

球面サーフェース

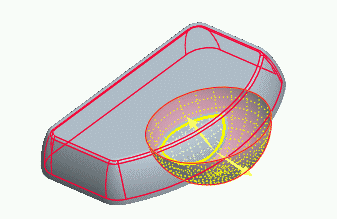

球面とオフセットサーフェースをマージ
外形とマージ
内部をソリッド化して完成。
最終更新日: 2008-08-26 00:00:00
