新しい図面ファイルを作成します。 あらかじめワーキングディレクトリの設定をしておき、 3次元モデルも作成しておきます。
ファイル/新規、又は「新しいオブジェクトを作成」ボタンを押し、
「新規ウインドウ」を開きます。
タイプを部品にしてファイル名を記入、ＯＫボタンを押します。

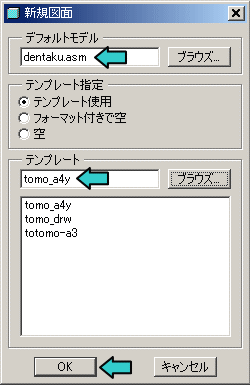

「新規図面ウインドウ」が開くので、図面に表す3次元モデルと、テンプレートにする
図面ファイルを選び、ＯＫボタンを押します。
作成完了。

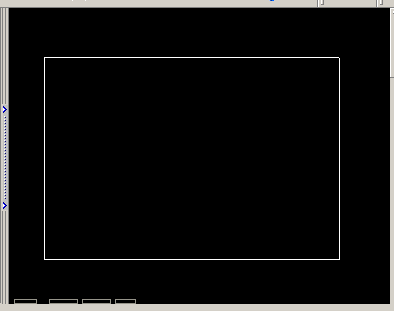

テンプレートファイルと同じ図面枠が現れます。
最終更新日： 2008-01-16 00:00:00
