2つの2次元カーブを用いて3次元カーブを作ります。
あらかじめ2つのカーブを描画しておきます。それぞれのカーブは、直交する2つの平面に作成します。
?定義の開始

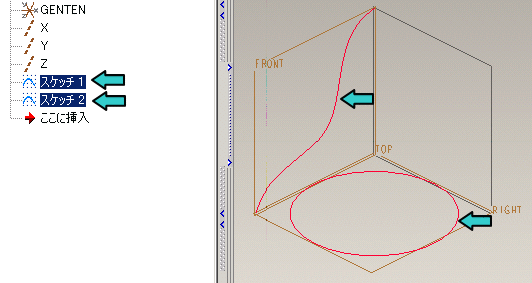

あらかじめカーブを作成しておきます。
2つのカーブを選択します（ctlキーを押しながらクリックすると複数選択が出来ます）。
「編集」「交差」を選択します。
?これで完成です。
それぞれの描画平面から垂直にカーブを延長し、交わる線で、3次元カーブができています。
作成に使った2つの2次元カーブは非表示になっています。
最終更新日： 2007-10-30 00:00:00
