任意の寸法を図面上に表示させます。
?定義の開始
挿入/寸法/新規参照を選択します。
?寸法の配置
メニューマネージャーをエンティティ上、
両端のエッジをCTLキーを押しながら選択、
寸法を置きたい位置でマウス中ボタン、
で配置します。
メニューマネージャーを交差、
両端の端点に交差するエッジをCTLキーを押しながら選択、
寸法を置きたい位置でマウス中ボタン、
メニューマネージャーを傾斜にすると
傾斜寸法が入ります。

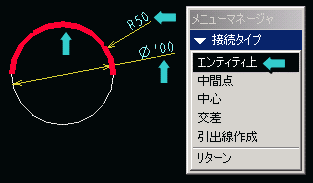

半径/直径寸法は、
メニューマネージャーをエンティティ上、
円周のエッジを半径は1回、直径は2回クリック、
寸法を置きたい位置でマウス中ボタン、
で配置します。
最終更新日： 2008-01-23 00:00:00
