円筒などにカーブを貼り付けます。
似たコマンドにプロジェクトがありますが、
プロジェクト→垂直に投影
ラップ→シールを貼り付けるような感じの違いがあります。
?定義の開始

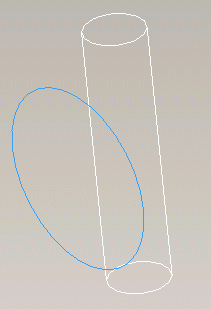

あらかじめ投影するサーフェースとカーブを作成しておきます。

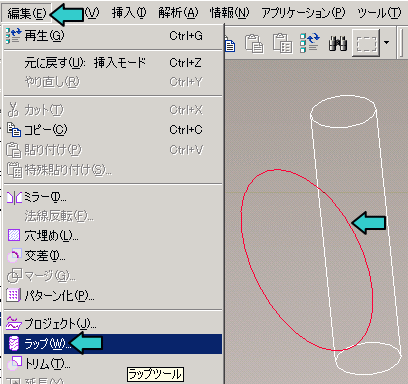

カーブをマウスで選択して赤い表示に変え、編集/ラップを選択します。

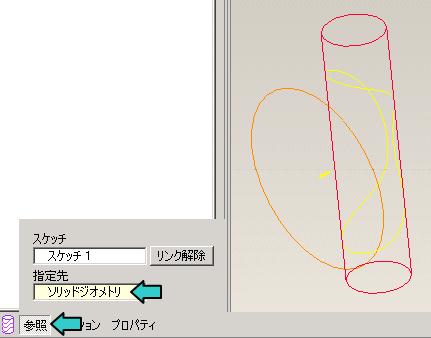

参照を開いて、指定先を円筒に指定します。
終了したらチェックボタンを押します。

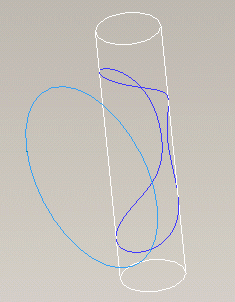

?完成

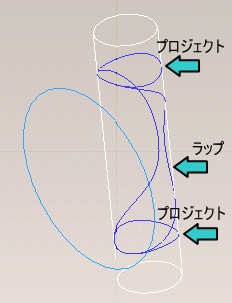

プロジェクトと、ラップの差はこんな感じになります。
最終更新日： 2008-03-18 00:00:00
