Pro/Eの使いかた

回転フィーチャーの作成

Pro/Eで回転フィーチャーを作る方法の解説です。 スケッチした断面を軸を中心にを回転させて3次元形状を作成する方法です。
できる形状はソリッド、サーフェース、カットです。

回転フィーチャー作成の順序

下記の順に定義して作ります。  ? 回転設定モードに入る
 ? 作成するフィーチャーの種類、回転角度、スケッチする平面、などを決める。
 ? スケッチャーモードに入る。
 ? 断面を描画して寸法などを整える。
 ? スケッチャーモードから出る ? 回転設定モードから出る。

回転フィーチャー作成の詳細解説

回転ツールアイコン 回転ツールアイコンをクリックし、回転設定モードに入ります。

ウインドウ下側にこんなメニューが現れます。
回転ツール設定

?はソリッド/サーフェースの切り替え
?は押し出す厚みの設定
?は押し出す方向の選択
?はソリッドの場合、カットにするかの選択
です。

回転ツール設定2 左の画像はソリッド、回転角度360度に設定した状態です。 設定が終わったら、配置ボタンを押します。

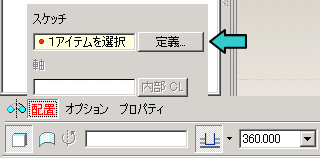

回転ツール設定3 定義ボタンが現れるので、これを押します。

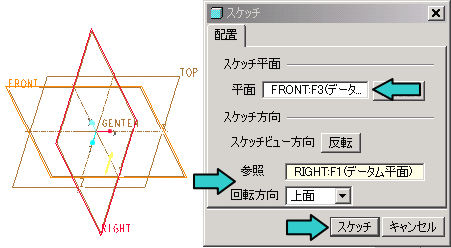

スケッチウインドウが現れます。
スケッチする平面とスケッチビュー方向を決める平面、回転方向を決めます。
スケッチビュー方向はスケッチをするときに上下、左右をどの方向にするのか を決めるために設定します。設定する面はスケッチ面に垂直である必要があります。
設定が終わったらスケッチボタンを押し、スケッチャーモードに入ります。
回転ツール設定4

画面が黒く変わって、右側のメニューアイコンも変わります。
この画面で断面形状をスケッチします。
ソリッド、カットを作る場合は線が一筆書きで書かれ、閉じている必要があります。
回転軸を必ず作成します。複数の軸を書いた場合、最初に記入したものが回転軸になります。

広告

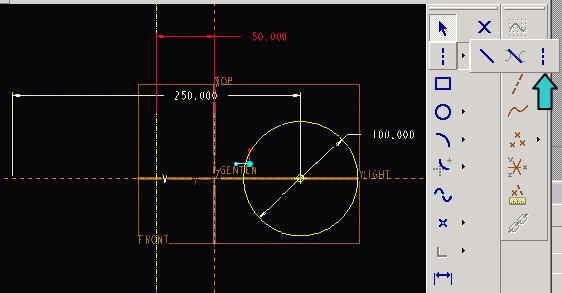

この図では回転軸から125の位置に直径100の円を書きました。
回転ツール設定5

回転ツール設定6 スケッチが終わったら レ アイコンを押してスケッチャーモードをから戻ります。

回転ツール設定7 スケッチウインドウ もう一つのチェックアイコンを押し、回転設定モードから戻ります。

回転ツール設定8 これで回転フィーチャーが完成しました。

最終更新日: 2007-10-11 00:00:00
