Pro/Eの使いかた
グラフをフィーチャーに関連つける
フィーチャーにあらかじめ作っておいたグラフの値を挿入します。
↓

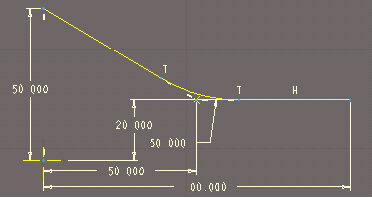

あらかじめグラフと可変断面スイープフィーチャーを作っておきます。
Pro/Eグラフ関連付けの手順
?定義の開始

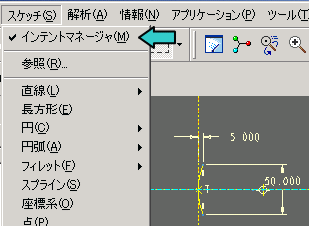

可変断面スイープの断面の再定義に入り、スケッチ/インテントマネージャーを選択。
?設定の定義

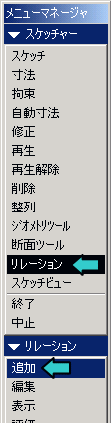

メニューマネージャーが開くので、リレーション/追加を選択します。

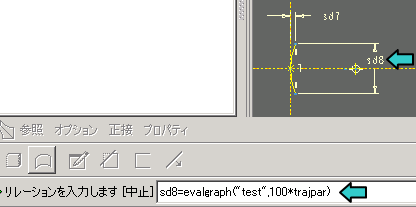

キー入力を求められるので入力します。
ここでは、sd8 = evalgraph("test",100*trajpar)
とありますが、
sd8：関連付ける寸法の名前
広告
"test"：関連付けるグラフ名
100：グラフのX軸の最大値（この場合は100）
trajpar：スイープの開始点、終了点をグラフのXの値0?1に割り当てる。
の意味になります。
?定義の終了

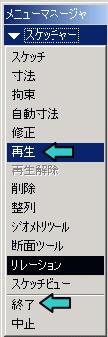

メニューマネージャの再生/終了を選択します。
可変断面スイープの再定義を終了します。

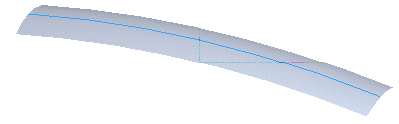

Pro/Eグラフ関連付けの完成
?完成
