3D-CADにも従来の2次元CAD同様にレイヤーがあります。
しかし、3次元ＣＡＤでは2次元ほど重要なものではありません。
Pro/Eではレイヤーを使わなくても問題なく仕事ができると思います。
?レイヤーの表示
モデルツリー上部の「表示」ボタンを押し、レイヤーツリーを選びます。
?新規レイヤー

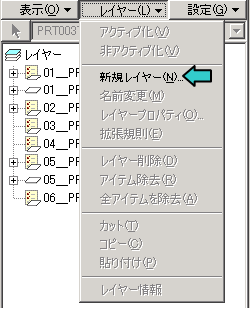

レイヤー/新規レイヤーで新しいレイヤーを作成できます。
?レイヤーの設定

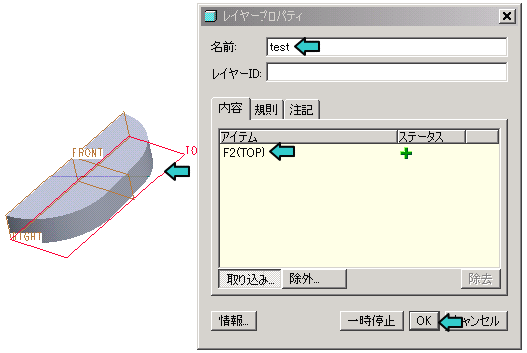

レイヤープロパティウィンドウが開くので、
レイヤー名、構成フィーチャーの指定をします。
設定が終わったらＯＫボタンを押します。
?レイヤーの操作
目的のレイヤー上でマウスを右クリックするとメニューが出ます。
?レイヤーの非表示
特定のレイヤーのみ非表示にすることが出来ます。
最終更新日： 2007-12-18 00:00:00
