閉じたサーフェースをソリッド化します。
あらかじめサーフェースを用意しておきます。
閉じたサーフェース構造は、スケルトン表示で見ると紫色に表示されます。
開いた端はピンク色で表示されます。この場合、ソリッド化できません。
3次元CADでいうサーフェースとは表面だけで厚みゼロの3次元形状のことです。
ソリッドは厚みのある３Ｄモデルです。
?定義の開始
ソリッド化したいサーフェースをマウスで選択します。

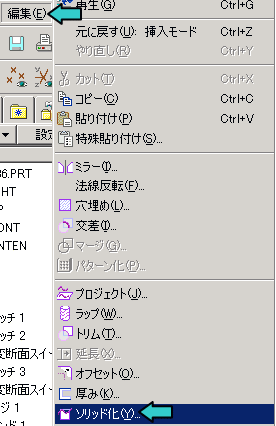

編集/ソリッド化を選択。
?設定の定義
ソリッドの設定になっていることを確認します。
?設定の終了
レボタンを押して定義を終了します。
?完成
画像は中身が詰まっていることを確認するために一部をカットして
表示してあります。
最終更新日： 2007-12-14 00:00:00
