３次元モデルの中にDXFファイルを読み込みます。
あらかじめ読み込むための部品ファイルを作成し、基準となる座標系を準備しておきます。
読み込むDXFファイルはワーキングディレクトリにコピーしておきます。
?ファイルの指定

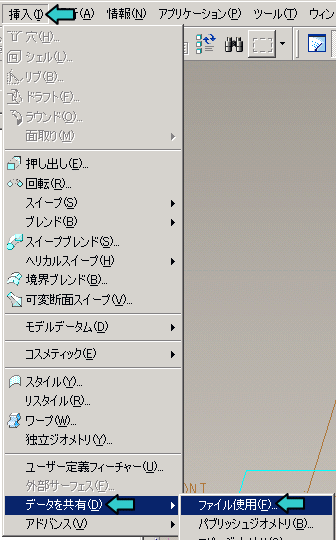

挿入/データを共有/ファイル使用を選択します。

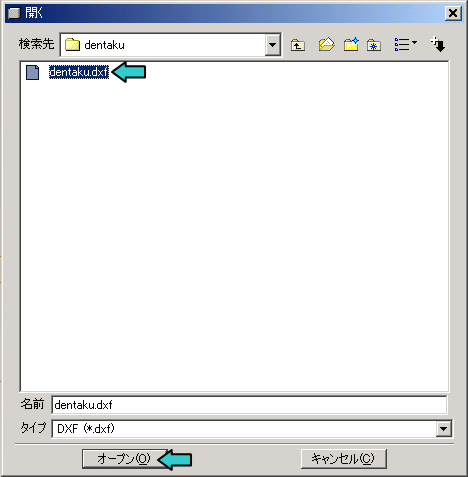

「開く」ウィンドウが開くので読み込むDXFファイルを指定し、OKボタンを押します
?配置の設定

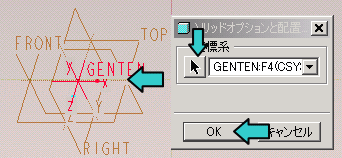

基準となる座標系を聞かれるので、選択します。
?完成

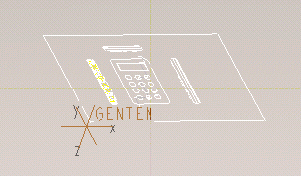

指定の座標系位置に図面が配置されます。
?3D化
基準座標系をうまく設定してDXFファイルを配置し、配置された線を利用して3次元
モデルを作成します。
図面の三次元化が効率的に出来ます。

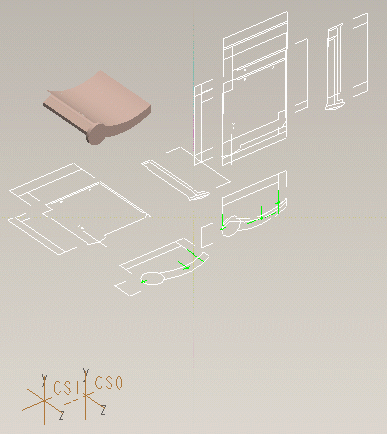

下図はネットで入手した瓦の図面を元に3次元化したモデル。
最終更新日： 2008-01-26 00:00:00
