Pro/Eの使いかた
ファミリーテーブル
Pro/Eで6角ボルトなど、一部の寸法だけ違う部品の3Dモデルをたくさん作るときは、ファミリーテーブルを使用します。
Pro/Eファミリーテーブルの定義手順
?定義の開始
あらかじめ元になる3Dモデルを作っておきます。
ツール/ファミリーテーブルを選択
?設定の定義

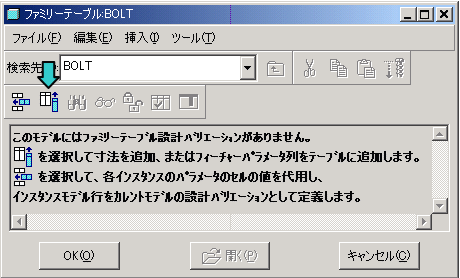

ファミリーテーブル：（部品名）ウインドウが開きます。
まず、図中矢印のボタンを押して、変化させる寸法を選びます。

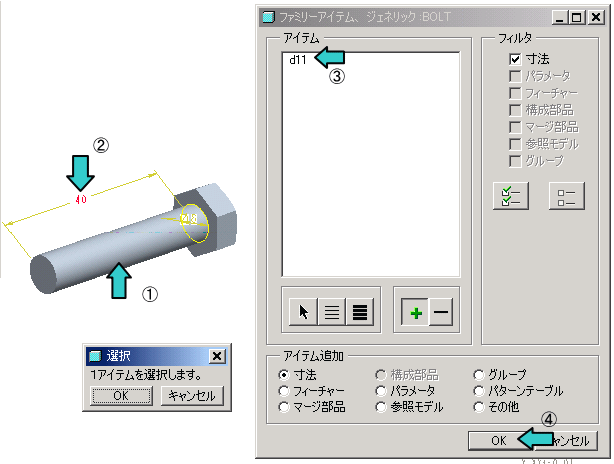

下図は、?ボルトの円筒部分をクリックし、?長さ寸法をクリックして、
?リストに長さを追加したところです。
変更したい寸法を追加したら、?ＯＫボタンを押します。

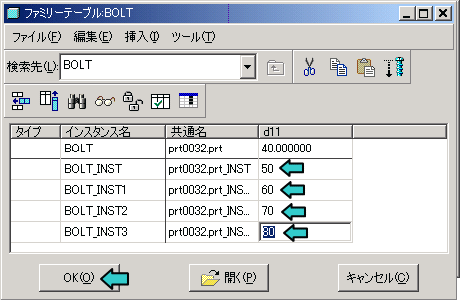

図中矢印のボタンを押して、変化させる寸法値を入力します。
必要なだけ追加し、ＯＫボタンを押します。
広告
Pro/Eファミリーテーブルの完成
?完成

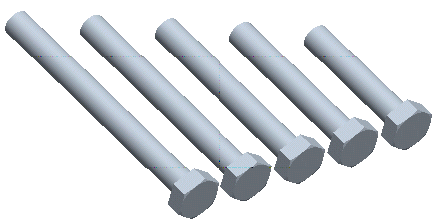

一旦保存し、ファイルを開こうとすると、設定した分だけ部品が増えています
（実際のファイルは親ファイル1つだけです）。
