稜線(エッジ）に面取り(C面）を追加します。
C面とは、角を平らな面で削り取ることをいいます。
角に対し、45度で面を取るのが一般的ですが、面取りする寸法を指定して作成することも出来ます。
このページでは一般的なC面の作成方法を解説しています。
面取りとよく似たコマンドに、角Rがあります。
?定義の開始
(あらかじめ面取りを追加するソリッドモデルを作成しておきます)
「面取りツール」アイコンを選択します。
?設定の定義

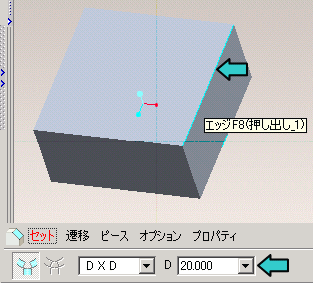

C面のサイズをキー入力し、
C面を追加する稜線を選びます。
?定義の終了
定義が済んだら「レ」ボタンを押します。
?完成！
