パターンテーブルを使うと、同じ形状のフィーチャーを規則正しく並べることができ、とても便利です。
?パターン化の開始
パターン化したいフィーチャーを選び、「パターンツールアイコン」を押します。
?パターンの設定

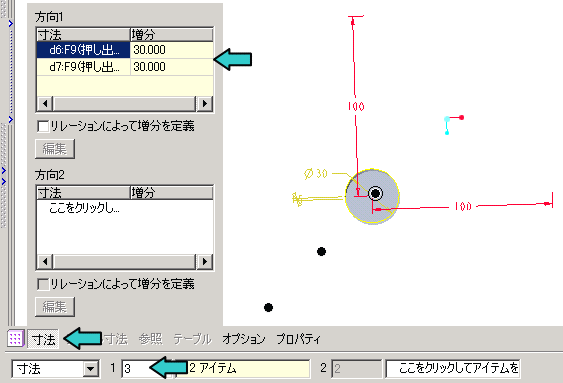

寸法ボタンを押してテーブルを表示させます。
フィーチャーに表示された寸法を選んで「方向１」テーブルの中に移動量を入力します。
（複数入れるときはCTLキーを押しながら選択します）
（寸法はフィーチャーを作るときに定義されたものが表示されます。あらかじめパターン化
したい方向に寸法を定義しておきます）
作成したい数を入力します（元々あるフィーチャーも含みます）
?定義終了
レボタンを押して定義を終了します。
?完成

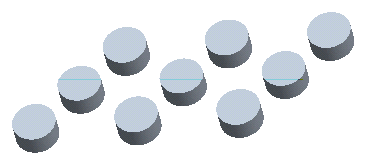

第2方向を定義すれば、下図のように配置できます。
こんなパターンや、
こんなパターンも可能です。
最終更新日： 2007-10-23 00:00:00
