3次元CAD、Pro/Eで平面上にスケッチしてカーブ(線）を書く方法を解説します。
Pro/Eではカーブは直接3次元モデルになりませんが、3次元形状を作るための補助として使われます。
?定義の開始
「スケッチツール」ボタンを押します。

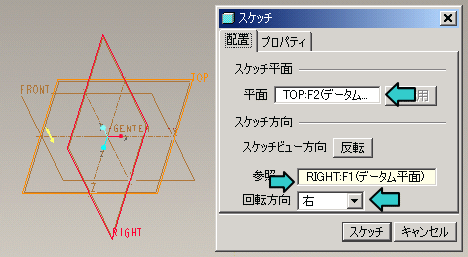

?平面等の定義
スケッチ平面、参照等を設定します。
定義が済んだら「スケッチ」ボタンを押します。
?カーブの描画
カーブを描画し、寸法、拘束を設定します。
定義が済んだら「レ」ボタンを押します。

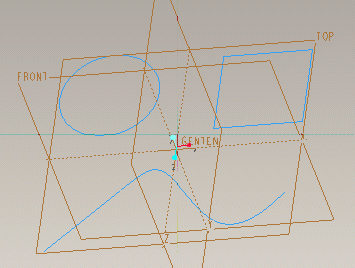

?完成！
最終更新日： 2007-10-26 00:00:00
