3次元形状の作り方にはいくつか手法があります。

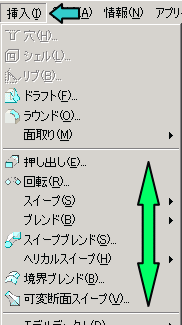

ツールバーの挿入を押すと、リストが出てきますので、順に説明します。
?押し出し
断面に厚みをつけます。
?回転
断面を回転軸を中心してに回転させます。
?スイープ
断面を軌道に沿って伸ばします。

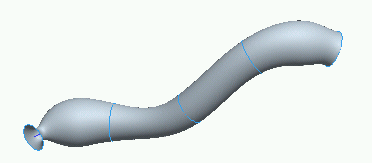

?ブレンド
いくつかの断面を繋げます。

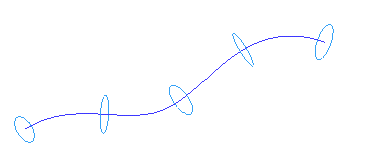

?スイープブレンド
いくつかの断面を軌道に沿って繋げます。

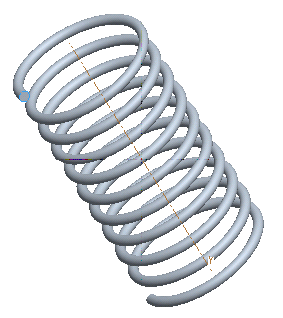

?ヘリカル(らせん状スイープ）
断面をらせん状に伸ばします。

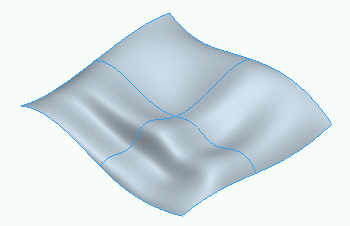

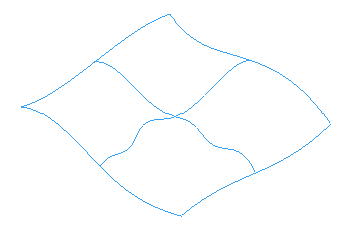

?境界ブレンド
カーブで囲まれた領域にサーフェースを張ります。

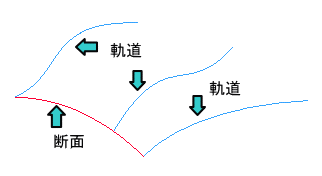

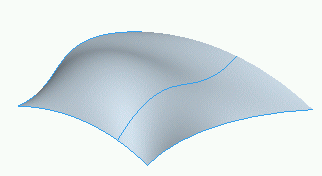

?可変断面スイープ
複数の軌道を参照して断面を作成、引き伸ばします。
