3次元CAD、Pro/Eの使い方です。
サーフェースを使ってサーフェースを切る（トリム）方法を説明します。
Pro/Eで作る事のできる3次元モデルは、ソリッドとサーフェースがあります。ソリッドは厚みのある、中身の詰まった構造。サーフェースは厚みゼロの面だけの構造です。
ソリッドをカットする場合は、カットコマンドで容易に切ることができますが、
サーフェースの場合は、カットするサーフェースを用意して、これを利用して切ります。
?定義の開始
トリムしたいサーフェースを選択すると
トリムツールアイコンが有効になるのでクリックします。
?設定の定義
トリムに使うサーフェースを選択し、
残す方向を選びます。
?設定の終了
レボタンを押して定義を終了します。
?完成

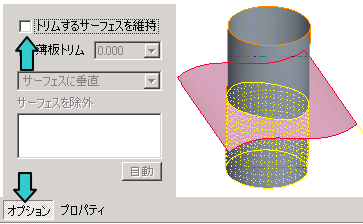

オプションの選択により、トリムに使ったサーフェースを消すことも出来ます。
最終更新日： 2007-12-12 00:00:00
