Pro/Eの使いかた
正6面体の作成方法
問題：1辺１００の正6面体ソリッドをいろいろな方法で作ってみてください。
何通り思いつきますか？
解説：同じ形状でも何通りか作り方がある場合が多いです。1つの方法で 出来なければ別の方法で、という場面はよくあります。
回答?：押し出し突起
１００四方の正方形断面を描き、これに１００の厚みを付けます。
最もオーソドックスな方法ですね。
回答?：押し出しサーフェース→ソリッド化
キャップエンドのサーフェースで正六面体を作り、ソリッド化で内部を詰めます。
回答?：任意のソリッド→押し出しカット＋押し出しカット
任意の形状のソリッドから正6面体を切り出します。
回答?：可変断面スイープ
1辺１００の正方形断面を長さ１００の直線軌道に沿って伸ばします。
回答?：穴埋め
6枚の面をそれぞれ穴埋めで作り、マージで閉じたキルトにした後、ソリッド化します。
回答?：ブレンド
1辺100の正方形を2つ、100離して作図してブレンド。

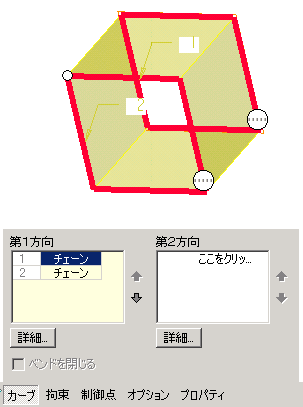

回答?：境界ブレンド
1辺100の正方形カーブを100離して書いておき、境界ブレンドでサーフェースを貼る。
残りの面は穴埋め等で貼る。
回答?：厚み付け
1辺100の正方形サーフェースに100の厚みを付ける

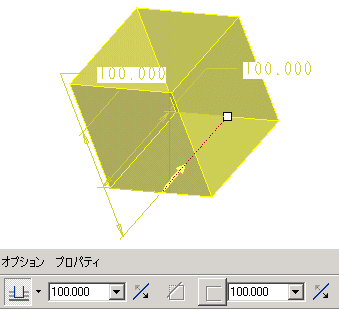

回答?：厚み付け押し出しソリッド
長さ100の直線を厚み100、深さ100で押し出す。
回答?：サーフェースオフセット
1辺100の正方形サーフェースを側面サーフェース付で100オフセットし、
マージ、ソリッド化。
回答?：．．．まだまだあります。
