平面上に任意の形状のサーフェースを作成します。
?定義の開始
編集/穴埋め を選択
参照/定義 を選択

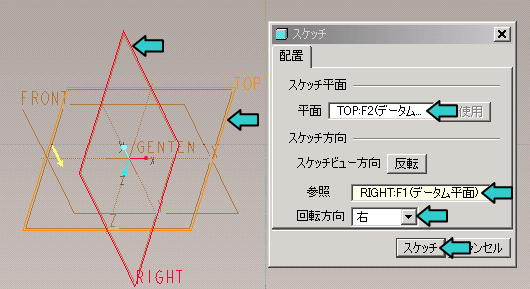

?スケッチ平面の定義
スケッチ平面、参照、回転方向を選び、スケッチボタンを押す。

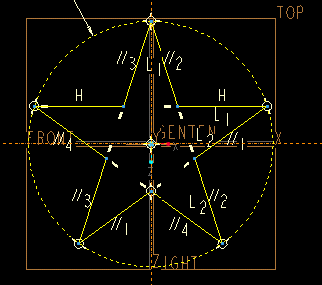

?スケッチの描画
スケッチャーモードに入るので作成する形状を書きます。
スケッチは閉じている必要があります。
書き終えたらチェックボタンを押してスケッチャーモードを終了させます。
もう一度チェックボタンを押し、穴埋めの定義モードを終了させます。
?完成！
最終更新日： 2008-03-06 00:00:00
