3D-CAD、Pro/Eでグラフを作成する方法を解説します。
グラフは直接3Dモデル画面上に現れませんが、グラフの値を角Rの半径に挿入するなどして複雑な
形状を作る際に有効です。
このコマンドは知らなくても困ることはないでしょう。
?定義の開始

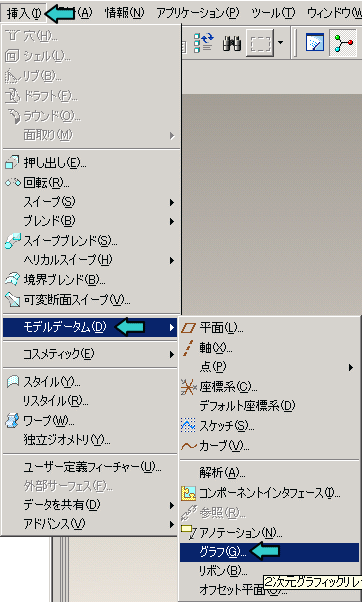

挿入/モデルデータム/グラフを選択。
?設定の定義
グラフの名称を聞かれるのでキー入力します。
座標ボタンを選択し、適当な位置に配置します。
グラフの線を引き、座標から適宜寸法をとります。
?定義の終了
レボタンを押します。
?完成
モデルツリー上に作成されたグラフが追加されます。
画面上には何も表示されません。
最終更新日： 2007-11-28 00:00:00
