サーフェースの端を延長します。

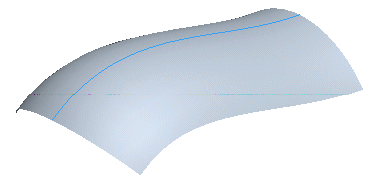

あらかじめ対象となるサーフェースを作っておきます。
このコマンドは「付け焼刃」的に使用します。常用すると非常に
解かりづらい3Dモデルになるので気をつけましょう。
↓
?定義の開始

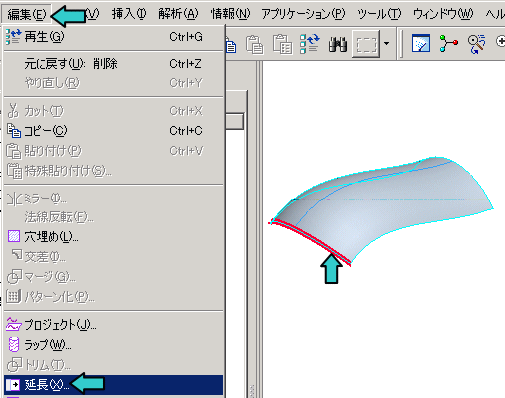

延長したいサーフェース端をマウスで選択して赤い表示に変え、編集/延長を選択します。
?延長の定義
延長する距離を入力します。必要であればその他の設定も行います。
終了したらチェックボタンを押します。
?完成
最終更新日： 2008-03-18 00:00:00
