Pro/E2次元モードで、図面にビューを挿入する方法です。
ビューとは3次元モデルをある方向から見たものです。
一般の配置では、見る方向を指定して配置します。
?定義の開始
挿入/図面ビュー/一般を選択します。
?配置の設定
配置位置を聞かれるので、マウスで置く位置をクリックします。
見る方向を指定します。
3次元モデルでビュー名を登録してあれば、これを指定します。

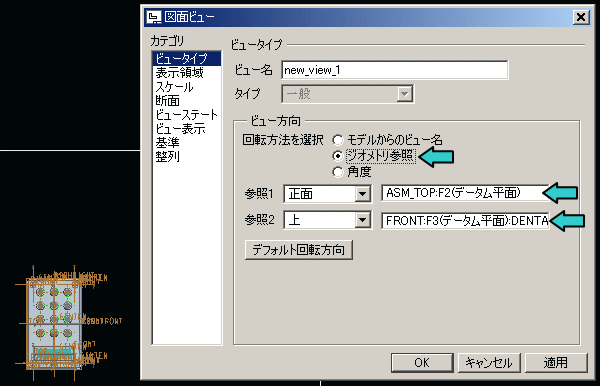

下の図では「FRONT」という方向を指定しようとしています。
あるデータム平面に垂直にしたい場合は、「回転方向を選択」の個所で
「ジオメトリ参照」にチェックを入れて平面の指定をします。
?挿入完了

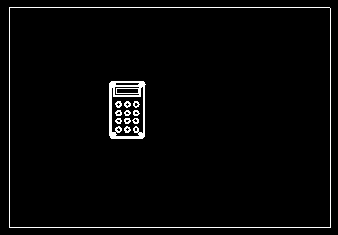

ビューが置かれ、挿入が完了します。
最終更新日： 2008-01-16 00:00:00
