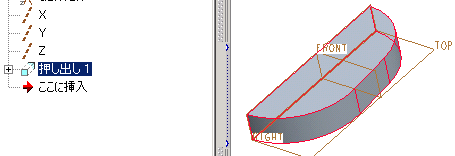

3次元CAD、Pro/Eにて、データム平面を境にして対称なフィーチャーを作ります。
?定義の開始
ミラーしたいフィーチャーをマウスで選択します。
ミラーツールアイコンを選択。
?設定の定義
ミラーの基準となる平面を選択します。
?設定の終了
レボタンを押して定義を終了します。
?完成
上の手順でうまくできない場合は、フィーチャー全体のサーフェースをいったんコピー/ペーストし、
コピーしたサーフェースをミラーコピーするとうまくできます。
