Pro/Eの使いかた
ねじの作成
3次元CAD、Pro/Eのコズメティックねじ機能を利用して、３Ｄモデルのねじ部をサーフェースで表現します。
ネジ山を３Ｄモデルでそのまま作ると、モデルが複雑となるうえ、作ること自体に意味がありません。（樹脂などでネジ形状を成型する場合を除く）
この場合はネジをコズメティックネジ機能を利用してサーフェースで表現すると情報量を減らすことができます。最近はPCの性能が上がっているので、ネジをそのまま螺旋スイープで作成することも普通になってきました。
Pro/Eコズメティックねじの作成手順
?定義の開始
あらかじめネジを表現する円筒ソリッドモデルを作っておきます。

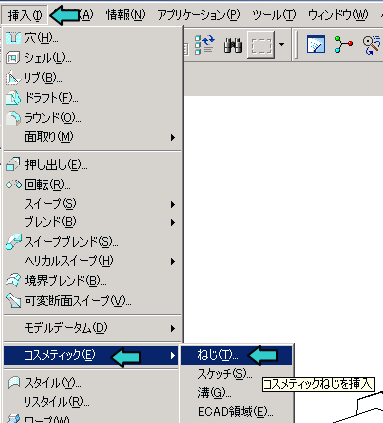

挿入/コズメティック/ねじを選択
?設定の定義
コズメティック：ねじウインドウが開くので、順番に設定してゆきます。

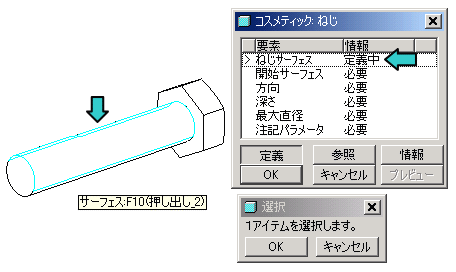

ネジサーフェース：円筒ソリッド

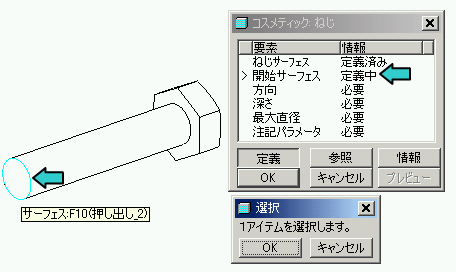

開始サーフェース：円筒端の面

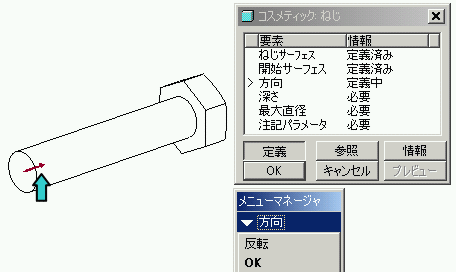

方向：ソリッド側

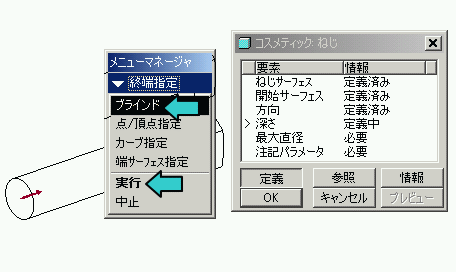

深さ：ブラインド/実行（深さを数値入力する場合です）
その後、深さをキー入力
最大直径：ねじの最小直径を入力します。

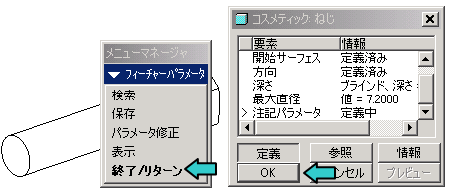

注記パラメータ：何も設定せずに終了させます。
広告
?定義の終了

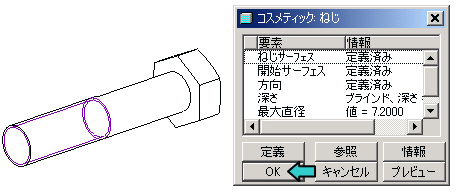

ＯＫボタンを押します。
Pro/Eコズメティックねじの完成
?完成
ねじ穴の場合は穴コマンドも使用できます。
