フィーチャーの稜線にラウンド(Ｒ)をつけます。
一定のＲと、徐変する場合、
特定の方向から見てＲに見えるように付ける場合などがあります。（スパインに垂直）
このページでは徐変角Rを作成します。
?ラウンドツールアイコン押します
?セットボタンを押す

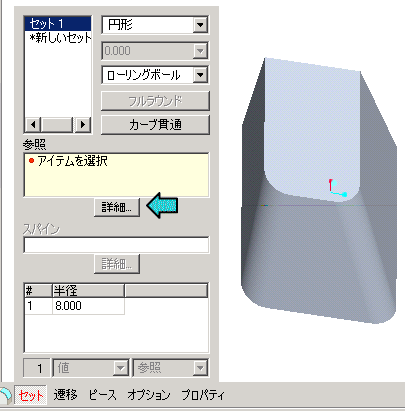

?詳細ボタンを押す
?CTLキーを押しながら、Rをつけるエッジを選択し、ＯＫボタンを押す。

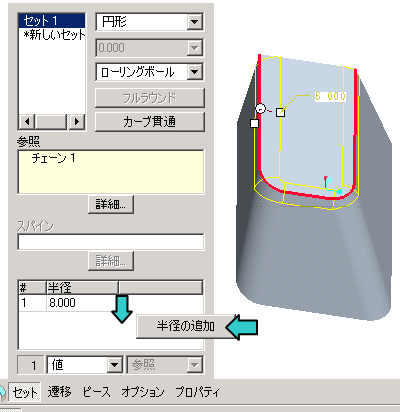

?半径表の中でマウスを右クリックし、半径の追加ボタンを押す。

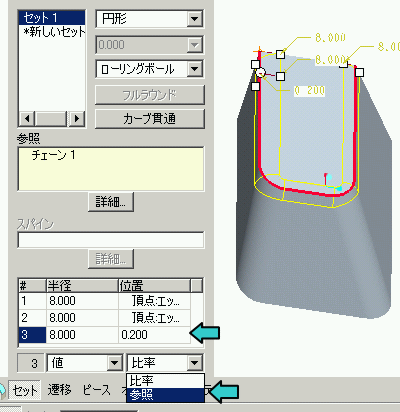

?必要なだけ半径を増やし、値を設定します。半径位置を変える場合は
割合か、参照位置かを変更する事が出来ます。

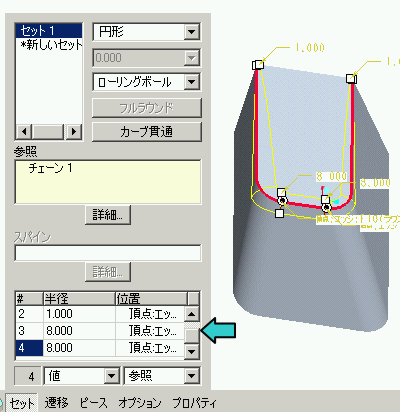

?設定が終わった状態。
?レボタンを押し、設定モードから出る。
これで徐変角Rを作ることができました。設定点を増やせばより複雑な徐変をすることも出来ます。
最終更新日： 2007-10-17 00:00:00
