曲面のキルトから近似した平面キルトを作成します。

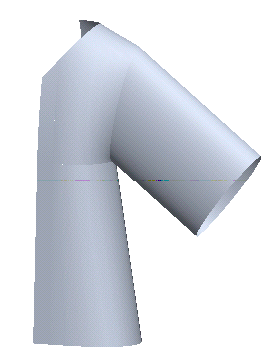

?対象となるキルトを作成しておきます。
キルトは全体が滑らかでなければいけません。
サーフェース上に展開基準となるデータム点も作成しておきます。

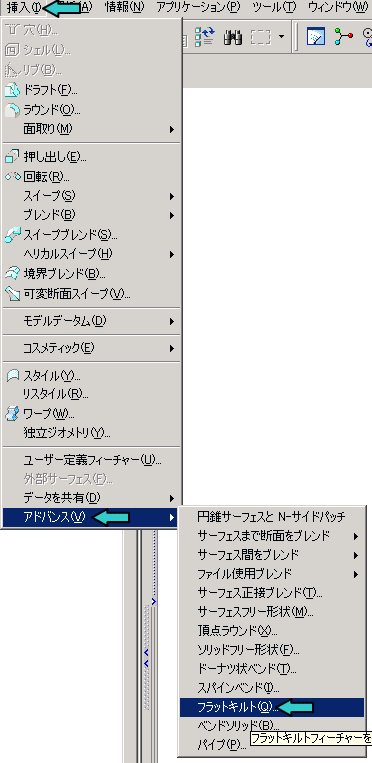

?コマンドの選択
挿入/アドバンス/フラットキルト の順で選択します。

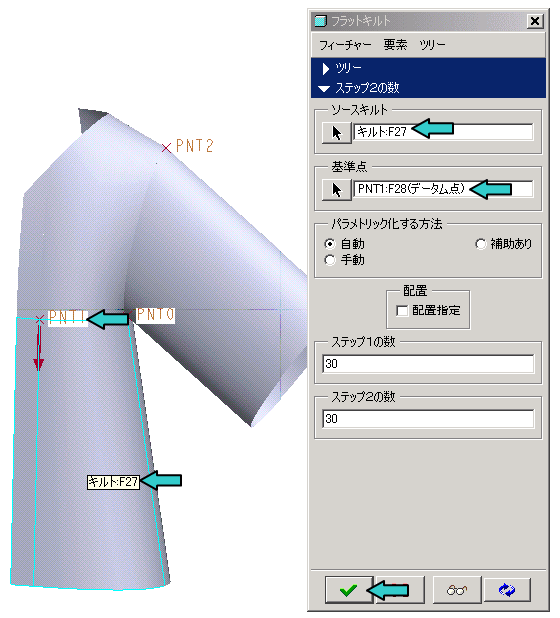

?フラットキルトの設定
ソースキルトと基準点を設定し、チャックボタンを押します。

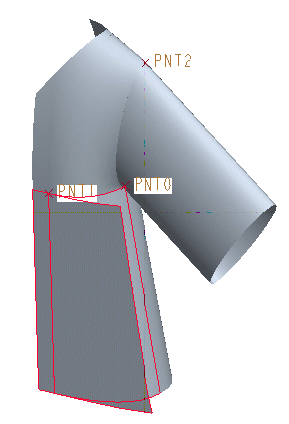

?完成
フラットキルトが生成されます。

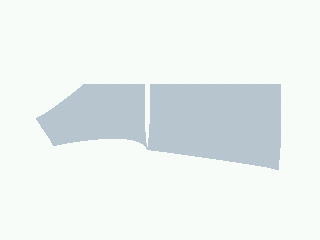

フラットキルトを用いて作成した服の型紙
最終更新日： 2008-10-01 00:00:00
