ビューの陰線処理を設定します。
あらかじめビューを配置しておきます。
?定義の開始

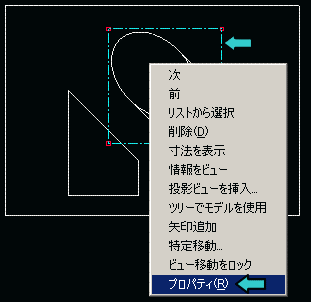

変更するビューをマウスで選択し、右クリックでメニューを出し、
プロパティを選択します。
?ビュー表示の選択

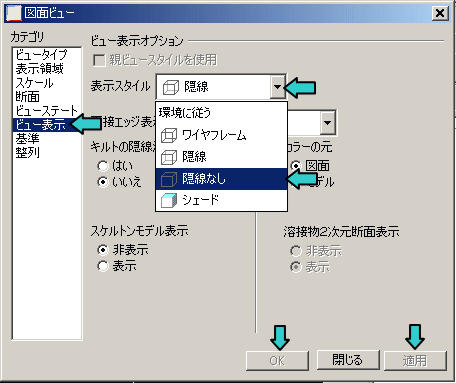

「図面ビュー」ウィンドウが開くので、
「カテゴリ」をビュー表示に設定し、「表示スタイル」から表示したい
スタイルを選択。
「選択」「ＯＫボタン」を押します。
?表示結果

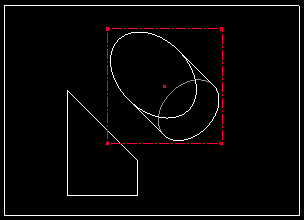

ワイヤーフレーム
隠れたエッジも太線で示します。

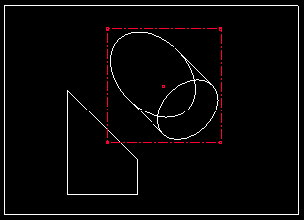

陰線
隠れたエッジは暗い線（印刷すると点線）で示します。

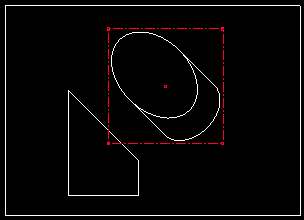

陰線なし
隠れたエッジは表示しません。

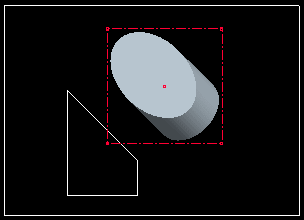

シェード
wildfire3.0以降で選択できます。それ以前のバージョンでは
選択できません。
最終更新日： 2008-01-18 00:00:00
