特定のビューのスケールを変更します。

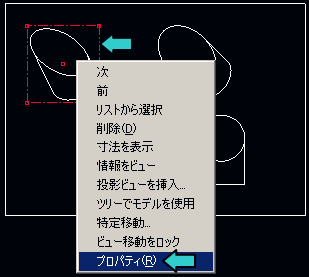

?変更するビューの指定
変更したいビューを選択し、右クリックでメニューを出して
プロパティを選択します。

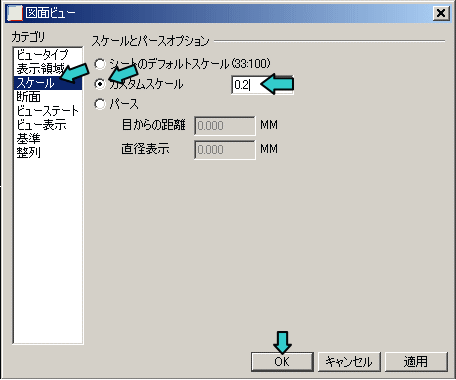

?カスタムスケールの設定
図面ビューウインドウが開くので、
カテゴリを「スケール」に変更、
カスタムスケールにチェックを入れ、新しいスケールをキー入力します。
設定が終わったらＯＫボタンを押します。
?設定終了

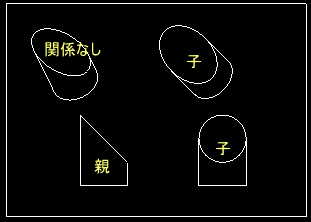

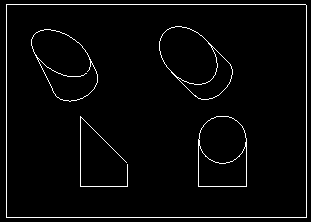

変更前

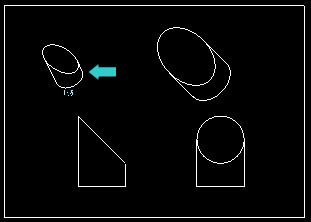

変更後
※親子関係にあるビューは親を変更します。変更は子ビューにも反映されます。
子ビューはカスタムスケールの設定はできません。
最終更新日： 2008-01-19 00:00:00
