サーフェースコピー

3次元CAD、Pro/Eにて、サーフェースをコピーして同じ位置に同じサーフェースを作る方法を解説します。
3D-CADでいうサーフェースとは、厚み0の面しかない3次元形状のことをいいます。
Pro/Eサーフェースコピー

Pro/Eサーフェースコピーの手順


@定義の開始
コピーしたいサーフェースをマウスで選択します。
対象は、キルト上のサーフェースでも、ソリッドモデルのサーフェースでもかまいません。
一回で選択できない場合何回かクリックしてみます。
複数のサーフェースを同時に指定したい場合は、Ctrlキーを押しながら選択してゆきます。
Pro/Eサーフェースコピー


編集/コピーを選択。
Pro/Eサーフェースコピー


A設定の定義
編集/貼り付け。
Pro/Eサーフェースコピー

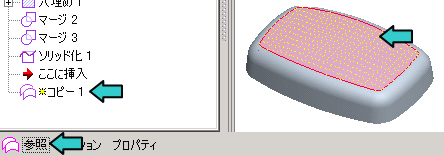

選択したサーフェースの位置に新たなサーフェースが出来ます。
参照を選択してサーフェースの再定義もできます。
Pro/Eサーフェースコピー

広告


B設定の終了
レボタンを押して定義を終了します。
Pro/Eサーフェーストリム

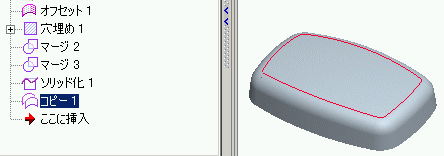

C完成
Pro/Eサーフェースコピー
