Pro/Eの使いかた

抜き勾配(ドラフト)

側面に抜き勾配をつけます。
抜き勾配は樹脂の射出成型品や鋳物など、金型の空洞に液状材料を注入して製作する ものに必要とされるものです。金型から固まった製品を取り出すときに、抜き勾配がなければ 製品スムーズに取り出すことが出来ません。
金型は通常2枚が合わさった状態で使われます。接合面をパーティングライン(PL)といいます。 3DモデルではこのPLを起点に抜き勾配を追加します。

Pro/E抜き勾配(ドラフト)作成の手順


?定義の開始
(あらかじめ抜き勾配をつけるフィーチャーを作っておきます。)
「ドラフトツール」アイコンを選択します。
Pro/E抜き勾配(ドラフト)


?設定の定義
参照ボタンを押し、

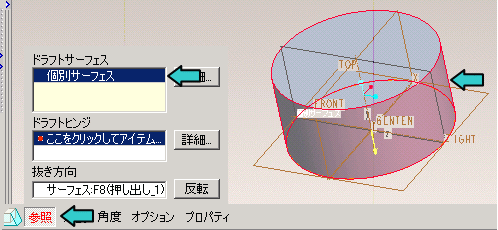

ドラフトサーフェース、ドラフトヒンジ、抜き方向の順に指定します。

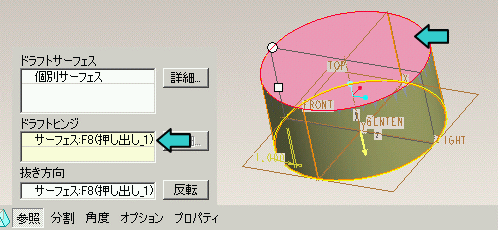

この例では円筒の側面をドラフトサーフェース、

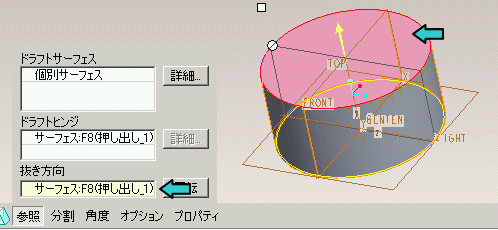

天面をドラフトヒンジ、抜き方向に指定しました。
ドラフトサーフェースは抜き勾配をかけるサーフェース、
ドラフトヒンジは勾配の起点となる面やエッジなど、
抜き方向は角度をつける基準となる面やエッジです。実際の製品では、金型の抜き方向になります。
Pro/E抜き勾配(ドラフト) Pro/E抜き勾配(ドラフト) Pro/E抜き勾配(ドラフト)


勾配の角度、方向を決めます。
Pro/E抜き勾配(ドラフト)


広告

?定義の終了
定義が済んだら「レ」ボタンを押します。
Pro/E抜き勾配(ドラフト)

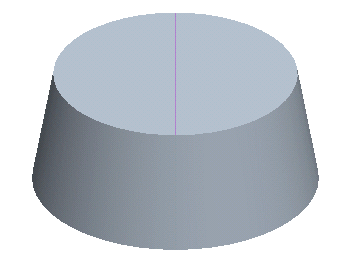

抜き勾配(ドラフト)の完成

?完成!
Pro/E抜き勾配(ドラフト)
