Pro/Eの使いかた
データム点の作成
データム点を作成するには、
○いくつかの要素の組み合わせで位置を定義する
○平面状に位置を記入
○座標からオフセット
等の方法があります。
ここではいくつかの要素の組み合わせで位置を定義する方法を解説します。
Pro/Eデータム点の定義のしかた
?データム平面作成の開始
データム点ツールボタンを押します。
Pro/Eデータム点定義、要素の組み合わせ例
?データム点の定義 「データム点」ウィンドウが開くので、設定を入れてゆきます。 設定には1つの要素で済む場合と複数を組み合わせる場合があります。定義が十分にOKボタンが有効になりませんので、有効にならない場合は追加してゆきます。 複数の要素を選択する場合はCTLボタンを押しながら選択します。

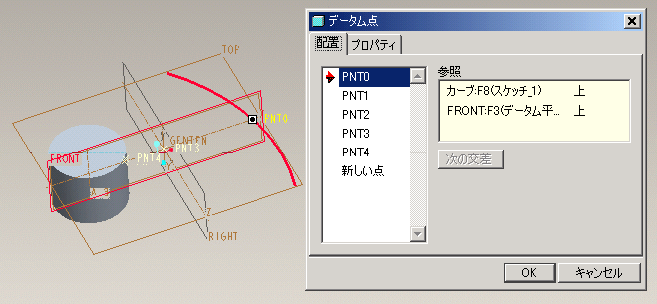

カーブ
＋
データム平面
サーフェース
＋
データム軸

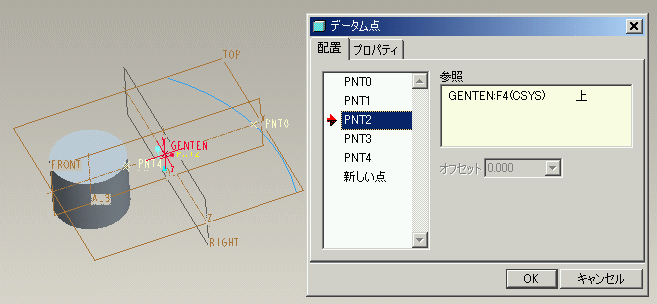

座標上

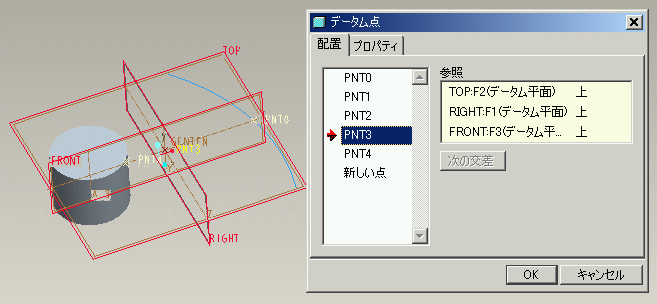

3平面の交点
広告

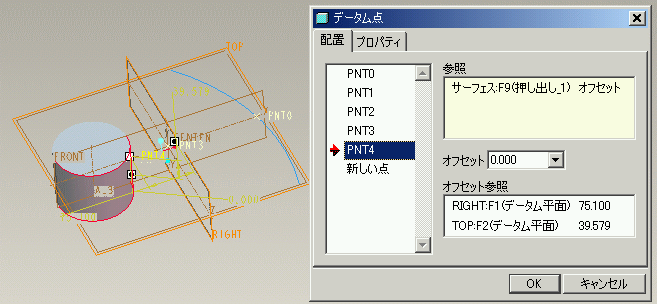

オフセット
＋
オフセット参照
この他にも要素の組み合わせがあります。
