寸法間のリレーション(関連付け)

Pro/E3次元モデル部品の形状寸法同士に関連を持たせます。
リレーションを設定しておけば、関連もとの寸法が変更になっても従属する寸法は関連式にしたがって自動的に変更されます。
リレーションを設定していたことを忘れると、思わぬ形状が勝手に変更されてしまいますので気をつけましょう。
Pro/E寸法の関連付け Pro/E寸法の関連付け


Pro/Eリレーションの設定手順

あらかじめ関連付ける3Dモデルを作っておきます。
Pro/E寸法の関連付け


@定義の開始
ツール/リレーションを選択
Pro/E寸法の関連付け


A設定の定義

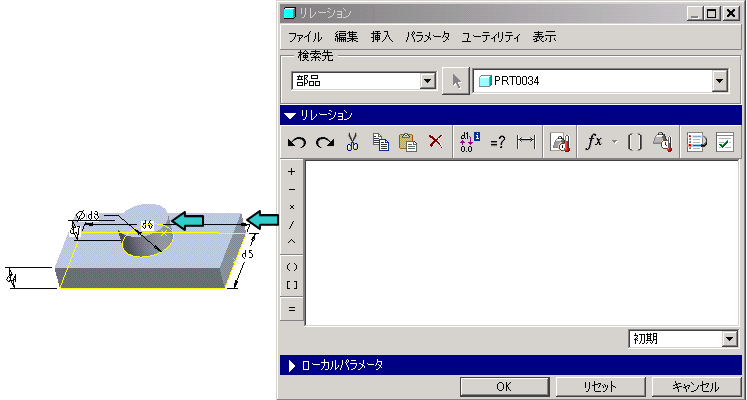

リレーションウィンドウが開きます。
関連付けたいフィーチャーをクリックすると、寸法が現れます。
Pro/E寸法の関連付け

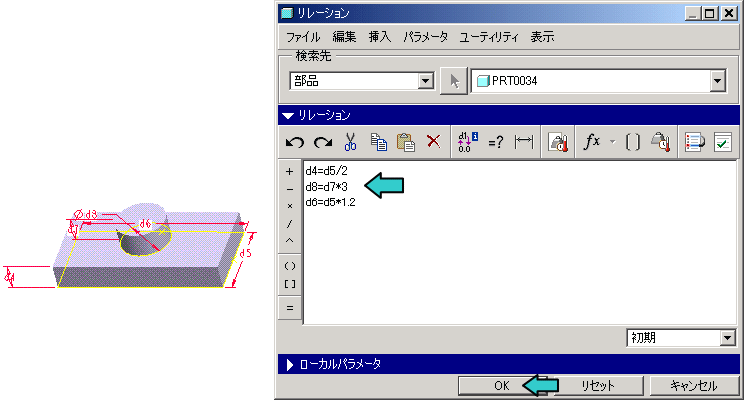

さらにこの寸法をクリックすると、ウインドウ内に寸法の代数が記入されます。
必要な代数を使って式を記入してゆきます。
記入し終えたらOKボタンを押します。
Pro/E寸法の関連付け

広告


B設定の終了

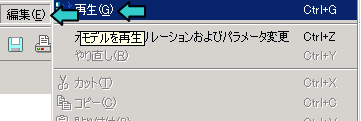

編集/再生を選び、形状を再生させます。。
Pro/E寸法の関連付け

Pro/Eリレーションの完成


C完成
Pro/E寸法の関連付け


寸法を変更しても、関係は維持されます。
Pro/E寸法の関連付け
