Pro/Eの使いかた

螺旋形状の作成

3次元CAD、Pro/Eで、バネやネジのようならせん形状の3次元モデルを作成します。
このコマンドはあまり使用頻度はありません。ネジの3Dモデルを作る場合は、わざわざねじ山を作ることは少なく、「コズメティックネジ」のコマンドを用いてネジを表現する場合が多いです。

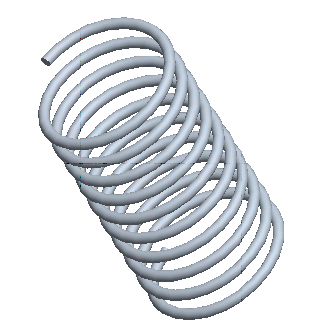

Pro/E螺旋形状の作成

Pro/Eヘリカルスイープ作成の手順


?定義の開始

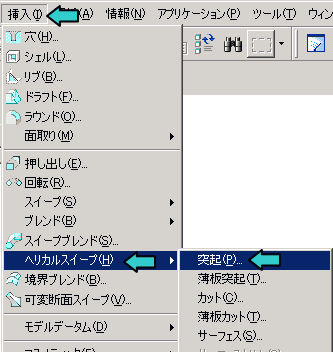

挿入/ヘリカルスイープ/突起の順に選択します。
wildfire2.0では「らせん状スイープ」になっています。 Pro/E螺旋形状の作成


?設定の定義

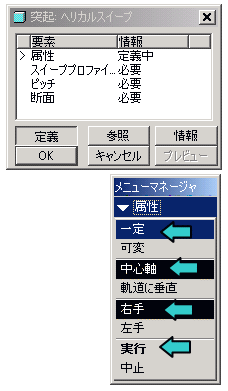

「突起:ヘリカルスイープ」ウィンドウが開くので、 まず属性を設定します。ここでは、
一定(ピッチが)
中心軸(断面のスケッチの方向)
右手(ネジの巻き方向)
のように設定しました。決定したら、実行ボタンを押します。 Pro/E螺旋形状の作成

次にスイーププロファイルを設定します。
スケッチ平面を聞かれるので選択すると、スケッチャーモードに 入ります。
中心軸とカーブを描画します。
Pro/E螺旋形状の作成


スイーププロファイルの考え方は少し判りづらいです。 完成したフィーチャーと中心軸、カーブの関係は下の図のようになります。 Pro/E螺旋形状の作成


ピッチをキー入力します。ピッチはネジが1回転したときに進む距離です。

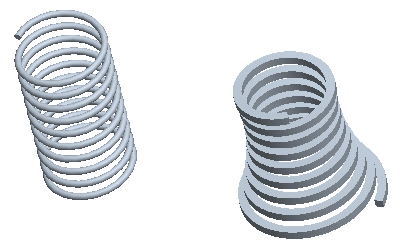

属性を「可変」に設定した場合は開始と終了のピッチを聞かれます。 Pro/E螺旋形状の作成

広告

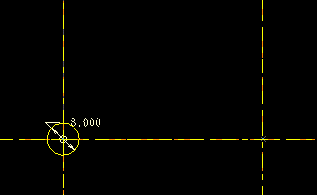

最後に断面をスケッチします。 Pro/E螺旋形状の作成


?定義の終了
定義が済んだら「OK」ボタンを押します。
Pro/E螺旋形状の作成

ヘリカルスイープの完成


?完成
Pro/E螺旋形状の作成

最終更新日: 2007-11-26 00:00:00
