Pro/Eの使いかた

色、外観の変更

Pro/Eで作成した3次元モデルの色を変更したり、画像の貼り付けをします。
部品を組み合わせてアセンブリを作成するとき、全ての部品が同じ色だと見分けが付きません。
あらかじめ各部品を色分けしておけば、わかりやすいアセンブリを作ることが出来ます。
このコマンドは部品モードでも、アセンブリモードでも使えます。
部品全体を変えるだけでなく、個々のサーフェースを選択して変更することも出来ます。
Pro/Eテクスチャー Pro/Eテクスチャー

Pro/E色変更の手順


?定義の開始
ビュー/カラーおよび外観を選択
Pro/Eフィーチャー色の変更


?設定の定義

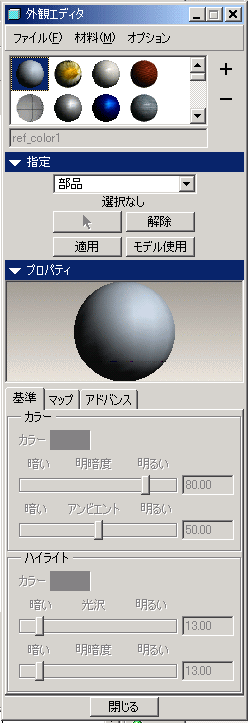

「外観エディタ」ウィンドウが開きます。 Pro/E外観エディタ


まずは+ボタンを押して新しい定義を作ります。
Pro/E外観エディタ


適用対象を選びます。サーフェースを選んだ場合は、 どのサーフェースに適応するか聞かれるので選択します。
Pro/E外観エディタ

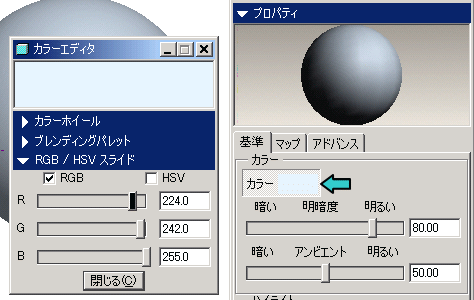

色を変更する場合は、プロパティ/基準タブ/カラーボタンを 押して「カラーエディタ」ウインドウを開き、調整します。
Pro/E外観エディタ

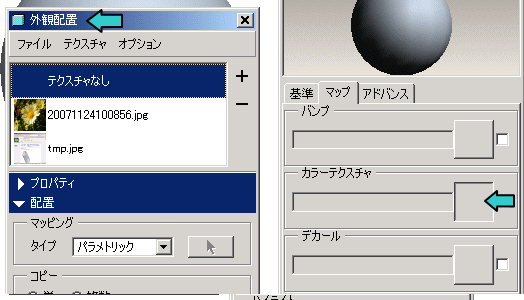

画像を貼り付ける場合は、プロパティ/マップ/カラーテクスチャの 四角い部分を押して「外観配置」ウインドウを開き、ファイルを読み込み、 位置等を調整します。
Pro/E外観エディタ

広告


その他、透明度などの変更も出来ます。
Pro/E外観エディタ


?定義の終了
定義が済んだら「適用」ボタンを押します。
Pro/E外観エディタ

Pro/E色変更の完成


?完成
Pro/Eカラーテクスチャ

最終更新日: 2007-11-27 00:00:00
