カーブの作成(方程式使用)

方程式を用いたカーブを作ります。パラボラアンテナのような3Dモデルはこのカーブを用いて作ります。 といっても実際に方程式を使うような場面はほとんどありません。私の場合、知っているだけで、業務に使ったことはありません。


Pro/E方程式カーブの作成手順

@方程式を用いたカーブの開始
データムカーブボタンを押します。 Pro/E方程式を用いたカーブ作成


Aオプションの選択
「メニューマネージャー」ウインドウが開くので、
方程式利用 → 実行の順に選択します。 Pro/E方程式を用いたカーブ作成


B方程式の設定

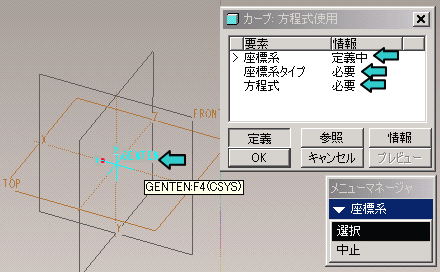

「カーブ:方程式利用」ウインドウが開くので
、 座標系、座標系タイプ、方程式の順に設定してゆきます。

Pro/E方程式を用いたカーブ作成 使用する座標系を選択

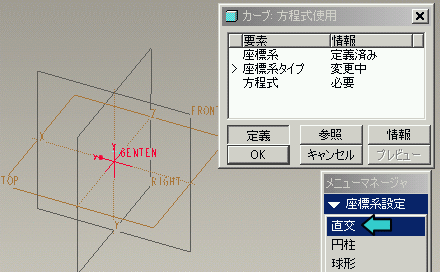

Pro/E方程式を用いたカーブ作成 座標系タイプを選択(ここでは直交にしました)

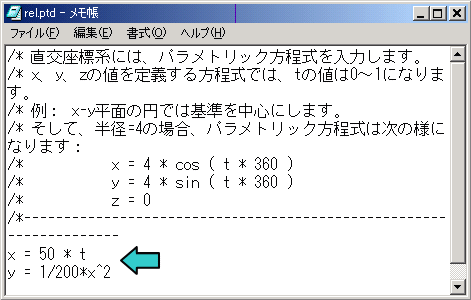

Pro/E方程式を用いたカーブ作成 ノートパッドが開くので、方程式を記入します。
x,y,z,t を使います。Tは必ず入れます。Tは0〜1になります。
作例ではxが0〜50、yはxの2乗の1/200、記述のないzは0になります。

広告

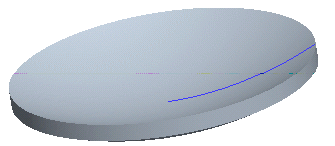

C完成したカーブ Pro/E方程式を用いたカーブ作成
