Pro/Eの使いかた

グループ化

Pro/Eでいうグループ化とは、フィーチャーをひとまとめにする機能で、windowsのフォルダにちょっと似た機能です。
通常は、単に関連するフィーチャーをわかりやすくするために、グループ化します。
また、複雑なパターンを作りたい場合、パターン化するフィーチャーグループ化して、グループごとパターン化します。
このページではパターン化のためのグループ化の方法を解説します。

Pro/Eグループ化

Pro/Eグループ化の手順


?準備

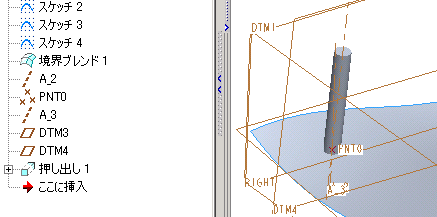

グループ化するフィーチャーを作ります。
この例では、サーフェースに垂直な円筒を以下の手順で作っています。
 ? 位置決めの軸を作成
 ? 軸とサーフェースの交点上に点を作成
 ? 点を通り、ファーフェースに垂直な軸を作成
 ? 点を通り、?の軸に垂直な平面を作成
 ? ?の平面に垂直な平面を作成
 ? ?の平面をスケッチ平面にして円筒を押し出す。
Pro/Eグループ化


?グループ化
モデルツリー上でグループ化したいフィーチャーをSiftキー+マウス左ボタンで ハイライトさせ、マウス右クリックでリストを表示させ、グループ化を選択します。
Pro/Eグループ化

広告


?完成
グループ化されます。
この後、グループをパターン化します。 Pro/Eグループ化
