Pro/Eの使いかた

スパインに垂直な角Rの作成

稜線に丸み(R)をつけます。
一定のRと、徐変する場合、 特定の方向から見てRに見えるように付ける場合などがあります。(スパインに垂直)

ここではスパインに垂直な角Rを作成してみます。
スパイン(軸)を指定して角Rを作ると、軸から見た角Rが指定した半径で見えるようになります。

スパインに垂直な角Rの作成手順

Pro/Eラウンドツールアイコン ?ラウンドツールアイコンを押す。

R半径をキー入力する ?R半径をキー入力する

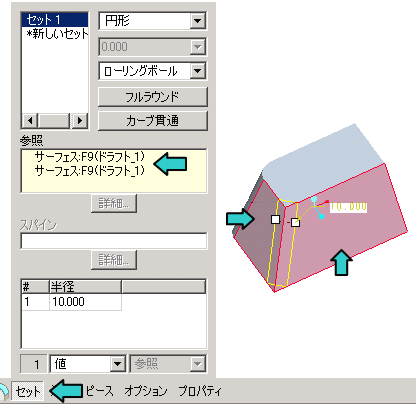

丸みをつける二つの面を選択 ?「セット」ボタンを押し、丸みをつける二つの面を選択

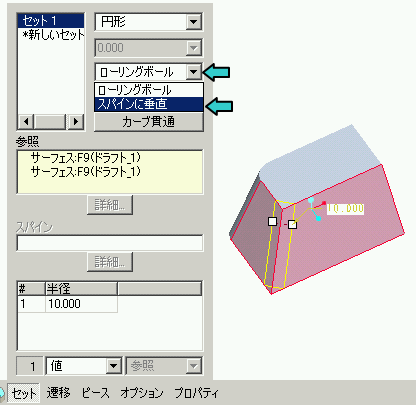

スパインに垂直 ?設定を「ローリングボール」から「スパインに垂直」へ変更する。

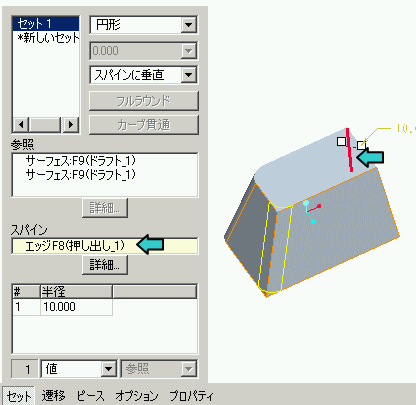

垂直にする稜線を選択 ?垂直に設定する稜線を選択する。

角R完了 ?レボタンを押し、設定モードから出る。

完成 ?完成

広告

スパインに垂直な角Rの見え方

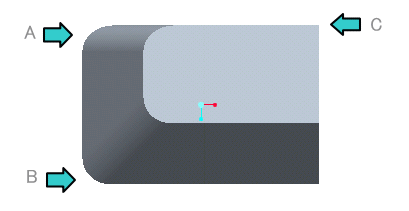

Pro/Eスパインに垂直な角R 垂直に設定した稜線(C)から見ると、スパインに垂直な角Rは丸く見え(B)、 ローリングボール(A)で作成した角Rは楕円に見えます。

最終更新日: 2007-10-16 00:00:00
