3次元カーブ(点通過)の作成

3次元カーブを作成します。
使用頻度の高い、点と点を通過による作成方法を解説します。

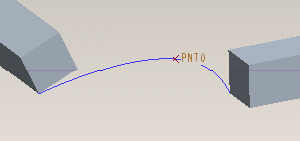

データム点や、3Dモデルの端点を繋いだ3次元曲線を作ることが出来ます。
線の端点に繋げば、その線に対し、正接する条件を設定することも出来ます。
Pro/Eデータムカーブ(点通過)


Pro/E点通過カーブの作成手順

@定義の開始
(あらかじめ通過させる点や頂点を作成しておきます)
「データムカーブ」アイコンを選択します。
Pro/Eデータムカーブ(点通過)


A設定の定義
メニューマネージャーが開くので、
点通過、実行を選択します。
Pro/Eデータムカーブ(点通過)

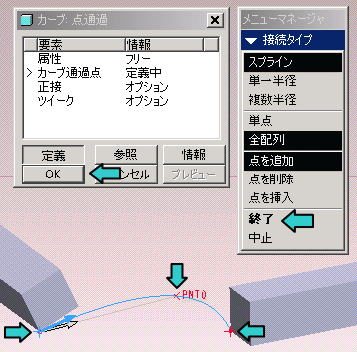

通過する点を順番に選択してゆきます

広告

メニューマネージャーの終了、 「カーブ:点通過」ウインドウのOKを押して定義を終了します。
Pro/Eデータムカーブ(点通過)


点通過カーブの完成

B完成
Pro/Eデータムカーブ(点通過)


正接条件の定義

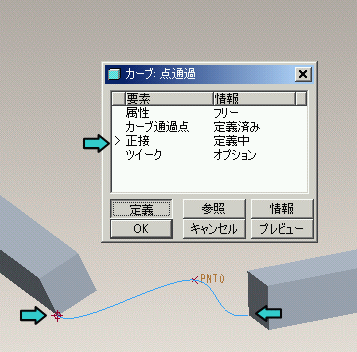

C正接の定義
開始と終了点で正接条件を定義することも出来ます。
Pro/Eデータムカーブ(点通過)

最終更新日: 2012-10-12 05:54:31
