部品間コピー

他の部品からサーフェースやカーブををコピーして貼り付けます。
あらかじめコピー元の部品と何もないアセンブリファイル、コピー先の部品を 用意しておきます。
この例では、
コピー元部品:部品A
アセンブリファイル
コピー先部品:部品B、部品C
を用意しました。部品B,Cは何もない状態です。
Pro/E部品間コピー

部品A

Pro/E部品間コピーの方法


@アセンブリの設定

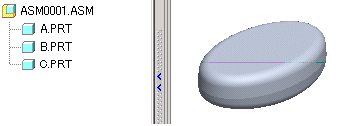

部品A,B,Cをアセンブリファイル上に配置します。
Pro/E部品間コピー


A部品間コピー

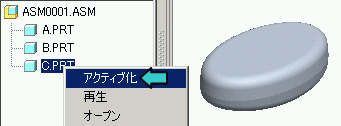

コピー先の部品上で右クリックし、アクティブ化します。
Pro/E部品間コピー

     ↓ Pro/E部品間コピー

広告

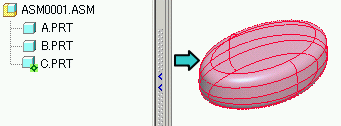

コピーするサーフェースを選択します。
この例では部品Aのサーフェース全てを選択しています。
Pro/E部品間コピー


編集/コピー
Pro/E部品間コピー

編集/貼り付け
Pro/E部品間コピー

レボタンを押して貼り付けを終了します。
Pro/Eサーフェーストリム

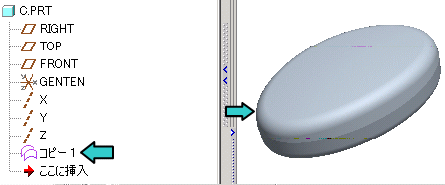

これで部品CにAのサーフェースがコピーされました。
Pro/E部品間コピー

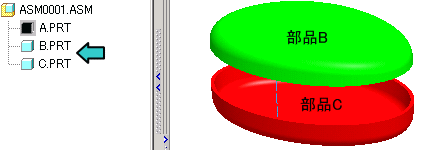

同様に部品Bにもコピーします。


B部品の作成

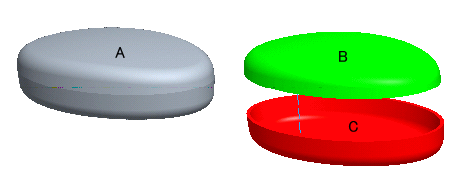

部品B,Cそれぞれコピーしたサーフェースを利用してモデルを作成します。
Pro/E部品間コピー

コピーしたサーフェースの依存関係


C部品間のリンク

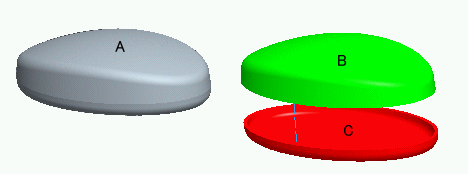

部品Aを編集した後、アセンブリファイル上で再生すると、部品B,Cに編集が反映されます。 Pro/E部品間コピー

          ↓ Pro/E部品間コピー

広告

コピーがうまくできないときは?

サーフェースやカーブを選択できない場合は、操作画面右下の選択欄がジオメトリになっているか確認します。なっていなければ、ジオメトリに変更します。
ジオメトリ

複数の部品のサーフェースを一度にコピーすることはできません。この場合は部品ごとに分けてコピーします。

その他の部品間コピー

ジオメトリコピーを利用すると、部品間の依存を断ち切ってコピーすることができます。
