Pro/Eの使いかた

ファイル変換(DXF)

Pro/Eの図面ファイルをDXF形式のファイルに変換します。 DXF形式で保存したファイルは他の2次元CADや3次元CADで読み込めるようになります。


?図面ファイルの選択

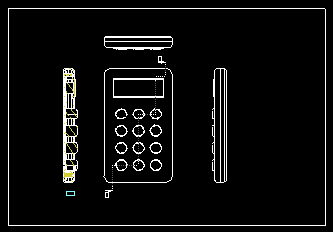

変換したい図面ファイル(drw形式)をPro/Eで読み込みます。
部品(prt形式)、アセンブリ(asm形式)などの3次元モデルはそのままでは 変換できないので、あらかじめ図面を作り、3次元モデルを投影しておきます。
Pro/Eファイルの変換(DXF)


?保存操作

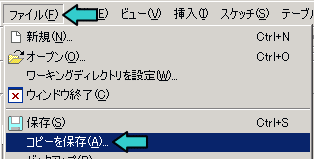

ファイル/コピーを保存 を選択。
Pro/Eファイルの変換(DXF)

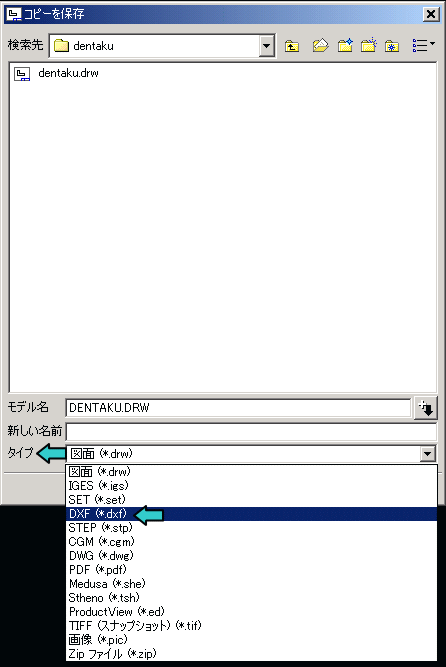

「コピーを保存」ウィンドウが開くので、タイプをDXFに変更、OKボタンを押します。
Pro/Eファイルの変換(DXF)


?終了
「DXFのエクスポート環境」ウィンドウが開くので、これもOK。
ワーキングディレクトリにDXF形式のファイルが生成されます。

最終更新日: 2008-01-26 00:00:00
