抜き勾配(分割ドラフト)の作成

側面に分割した抜き勾配をつけます。
抜き勾配は樹脂の射出成型品や鋳物など、金型の空洞に液状材料を注入して製作する ものに必要とされるものです。金型から固まった製品を取り出すときに、抜き勾配がなければ 製品スムーズに取り出すことが出来ません。
金型は通常2枚が合わさった状態で使われます。接合面をパーティングライン(PL)といいます。 3DモデルではこのPLを起点に抜き勾配を追加します。
この例では側面上のカーブをPLにした上下分割の抜き勾配を作成します。 Pro/E抜き勾配(ドラフト)

Pro/E分割ドラフト作成の手順


@定義の開始
(あらかじめ抜き勾配をつけるフィーチャーを作り、 側面にケーブを描画しておきます。)
「ドラフトツール」アイコンを選択します。
Pro/E抜き勾配(ドラフト)


A設定の定義
参照ボタンを押し、
ドラフトサーフェース、ドラフトヒンジ、抜き方向の順に指定します。
この例では円筒の側面をドラフトサーフェース、

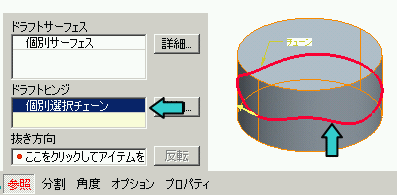

側面上のカーブをドラフトヒンジ、

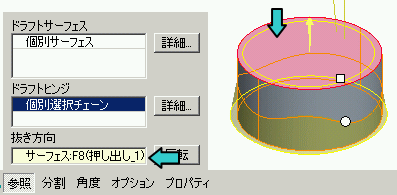

円筒の天面を抜き方向に指定しました。
ドラフトサーフェースは抜き勾配をかけるサーフェース、
ドラフトヒンジは勾配の起点となる面やエッジなど、
抜き方向は角度をつける基準となる面やエッジです。
Pro/E抜き勾配(ドラフト) Pro/E抜き勾配(ドラフト) Pro/E抜き勾配(ドラフト)

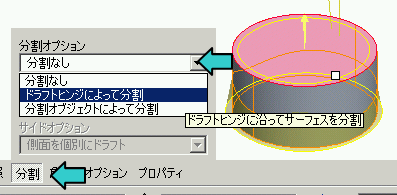

分割ボタンを押し、分割オプションを「分割なし」→ 「ドラフトヒンジによって分割」に変更します。
Pro/E抜き勾配(ドラフト)

広告


勾配の角度、方向を決めます。
Pro/E抜き勾配(ドラフト)


B定義の終了
定義が済んだら「レ」ボタンを押します。
Pro/E抜き勾配(ドラフト)

分割ドラフトの完成


C完成!
Pro/E抜き勾配(ドラフト)
