サーフェースオフセット

Pro/Eで、サーフェースから一定距離の位置にサーフェースを作ります。
対象のサーフェースは曲面でも可能です。キルト(連結されたサーフェース)を選択すると、着るとごとオフセットされます。
キルト単位でのオフセットをしたくない場合は、あらかじめ対象のサーフェースをコピーしておきます。
Pro/Eサーフェースオフセット

Pro/Eサーフェースオフセットの手順


@定義の開始

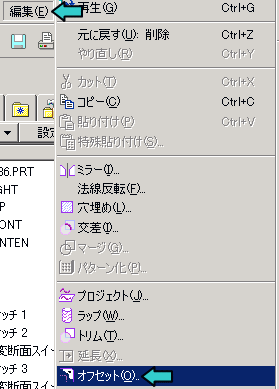

オフセットしたいサーフェースを選択し、 編集/オフセットを選択します。
Pro/Eサーフェースオフセット Pro/Eサーフェースオフセット


A設定の定義
オフセットする方向と距離を設定します。
Pro/Eサーフェースオフセット

広告

B設定の終了
レボタンを押して定義を終了します。
Pro/Eサーフェーストリム

Pro/Eサーフェースオフセットの完成


C完成
Pro/Eサーフェースオフセット

オフセットコマンドの用途


樹脂製品のように、厚み一定の製品モデルを作成する際によく用いられます。
ソリッドモデルを一定の厚みにくりぬく「シェル」コマンドがありますが、実際の業務ではこのサーフェースオフセットを用いることがほとんどです。
シェルでは単純な形状でなければエラーを起こすので、最初からこのオフセットコマンドを用いて厚み一定のモデルを作成するとよいでしょう。
Pro/Eサーフェースオフセット

最終更新日: 2012-11-27 20:15:48
