Pro/Eの使いかた

補助ビューの挿入

既に配置したビューに対し斜めから見たビューを作成します。
あらかじめ親になるビューを配置しておきます。
?定義の開始
挿入/図面ビュー/補助を選択します。
(ビューが一つも配置されていないと「補助」は選択できません)
補助ビューの挿入


?正面方向設定
正面となる面のエッジ、データム平面、軸などをマウスで選択します。
補助ビューの挿入

広告

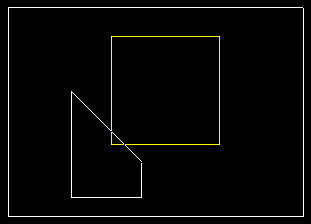

?配置の設定
マウスをビューを挿入する位置に移動させます。
補助ビューの挿入

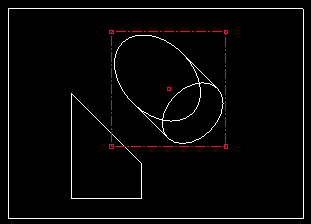

?挿入完了
クリックするとビューが置かれ、挿入が完了します。 補助ビューの挿入

最終更新日: 2008-01-18 00:00:00
